MS35776：一颗“简单”的步进电机驱动

步进电机驱动芯片这几年越做越复杂。高端芯片不再满足于功率驱动，把运动控制内核也集成了进去，通过SPI接收目标位置指令，内部自行完成加减速规划。智能化的同时，也把控制权从主MCU手中夺走了——你不再能用熟悉的定时器中断和GPIO翻转来控制电机，而是需要去啃繁杂的手册，学厂商自定义的指令集和状态机。一个配置字写错，电机纹丝不动，调试工具却只有一根逻辑分析仪。各种花哨的算法在负载变化时沦为黑盒，排查问题全凭盲试。

但对部分应用而言，它们只需要一个安静、可靠、成本可控的驱动方案——MCU发STEP/DIR脉冲，几根GPIO搞定控制逻辑，电机跟着转，别出问题就行。那些复杂功能，在这种场景下不是加分项，是负担。MS35776系列就是为这类需求准备的：没有SPI寄存器，没有复杂算法，上电即工作，让驱动回归驱动本身。

一、参数简介，标准实用

MS35776是一颗两相步进电机驱动芯片，采用QFN28封装，内置功率MOSFET，峰值输出电流2A，连续工作平均电流1.2A。QFN28封装，底部大尺寸散热焊盘，5×5mm的占板面积，高度0.75mm，双面相贴可塞进空间紧凑的结构里。工作环境温度-40°C到125°C，结温上限150°C。

在这些参数上，它跟市面上同档位的十几颗芯片没有太大差别。峰值电流、电源电压、导通电阻、微步细分，这个赛道已经卷了十多年，能对齐的数字各家都对齐了。MS35776就是一颗“普通”的两相驱动，简单和实用，不需要搭建复杂外围电路，采购成本也低。此外，它有三样东西是大多数同档位芯片上没有的。

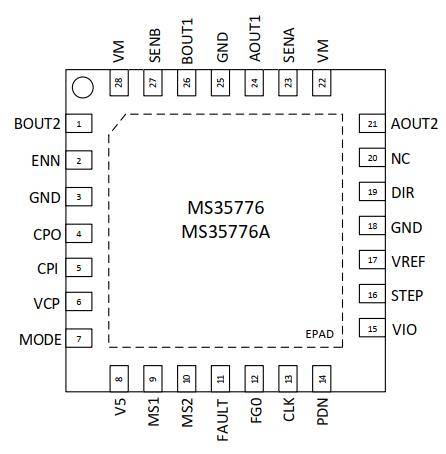

引脚封装视图

二、三样省心设计

1、内置检测电阻模式

步进电机驱动通常需要在两相输出上各串一颗外置采样电阻，阻值在100到200毫欧之间。MS35776的SENA和SENB引脚可以直接接地，芯片内部自动切换到集成检测路径，省掉了外置采样电阻及其连带问题。好处有三层。

• ①批间一致性。外置毫欧级电阻的精度随批次波动。100毫欧的标称值，实际来料可能在95到105毫欧之间。电流参考点跟着漂移，批量产品的电流一致性很难控制。内置检测路径的阻值在硅片上一体成型，不存在这个问题。
• ②温漂。功率电阻的阻值随温度变化。电机跑热了以后，外置电阻的实际阻值跟冷态标定值出现偏差，电流阈值也随之漂移。内置路径和功率管在同一块硅片上，温度系数的补偿可以做在内部。
• ③PCB面积。毫欧级采样需要开尔文四线走法，两路就是四条差分线，不是一小块电阻焊盘能解决的事。内置模式把这四条线也省了。

如果对电流精度没有极致要求，内置模式是一个省心省面积的选择。当然，MS35776同样支持外接精密采样电阻，两种用法都保留了。

2、FG0过零检测输出

MS35776的FG0引脚输出A线圈正向过零脉冲信号。电机每转到一个特定的电气角度，这个引脚就给出一个脉冲。不需要编码器，不需要SPI回读电流波形，脉冲频率直接对应电机实际转速。

虽然编码器告诉你位置，FG0只告诉你速度。但在很多场景里，知道速度就够了。安防云台要保持转速恒定，医疗注射泵要监控推进速度是否正常，3D 打印机的挤出头要判断有没有堵转导致的失速。这些需求用FG0能解决，不需要加编码器。同档位的步进驱动芯片里，有独立过零输出引脚的很少，A4988/DRV8825/HR8825都没有单独的过零输出。

3、车规版本

MS35776A拿到了AEC-Q100认证。仪表指针、隐藏式出风口执行器、激光雷达转镜、HUD投影镜位置调节。这些车载场景需要车规认证，但大多数时候不需要SPI的复杂配置。在“车规+无SPI+2A以内”这个交集中，可选的“简单”芯片并不多。

内部框图

三、全硬件引脚，上手简单

MS35776的配置方式一句话就能说清楚：所有功能靠引脚电平搞定，没有SPI寄存器，没有初始化代码。

微步细分靠MS1/MS2两个引脚控制，支持1/2、1/4、1/8、1/16四档，内部有一张正弦/余弦电流表，能进一步插值到256微步。STEP引脚每来一个脉冲，微步计数器走一步，芯片自动查表调节两相线圈的电流比例，不需要MCU输出高频脉冲序列。

工作模式由MODE引脚控制，悬空或高电平走静音模式，电流斩波走低纹波策略，中低速段噪声可控；低电平走快速模式，衰减更激进，跟上高速段转矩。使能和故障清除靠一根ENN引脚管理。

MS35776片上集成了5V LDO（输出给数字逻辑供电，最大25mA）、电荷泵（从VM自举到VM+5V驱动高侧NMOS）和12MHz内部振荡器。无需外接自举电容、辅助电源或晶振，也不需要从外部拉一路独立的逻辑电源。

电流设定通过VREF引脚输入一个模拟电压，再配合检测电阻（或内置模式）决定峰值电流阈值。公式是I_PEAK = (325mV/RSENSE)×(VVREF/2.5V)。不需要通过寄存器写DAC值，电流环的响应路径不经过任何数字延迟。

整个方案只需要一个定时器发STEP脉冲，几根GPIO，电源滤波电容和一颗电荷泵飞电容，电路就搭完了。BOM清单上两只手数得过来。

四、保护做全，简单但可靠

MS35776 的保护功能覆盖了步进电机驱动最常见的故障场景：电源欠压、上下管过流、对地短路、对电源短路、过温预警和过温关断。FAULT引脚是开漏输出，检测到故障拉高，MCU中断或轮询都能接。ENN拉高一下即可清除锁存，驱动恢复工作。

过温保护分了四级阈值：预警告、143°C、150°C、157°C。不是一刀切的过温关断，给系统留了分级响应的空间。功率管和温度传感器之间有约10°C的热耦合温差。这个细节在同类里不常见。

MS35776还具备低功耗省电模式，电机静止待机时自动进入，不需要软件干预。

五、适配场景

MS35776适合负载恒定、转速稳定、不需要在线自适应调参的中小功率步进驱动场景。

• 工业级版本（MS35776）覆盖3D打印机传动、安防云台、精密仪器位移台、医疗检测设备和桌面自动化；
• 车规级版本（MS35776A）覆盖仪表指针、出风口执行器、激光雷达转镜和HUD投影镜调节。

MS35776适合1.4A连续电流以内、36V以下的步进电机应用；适合对BOM成本和开发周期敏感的项目；适合不需要SPI，脉冲驱动就行的场景。

六、结语

回过头来看，“高级功能”的确在某些高端场景中不可或缺，但对于另一类应用——它们数量庞大，要求不过是成本可控、开发周期短、生产良率高、现场不出莫名奇妙的故障——每一颗额外集成进去的晶体管、每一行需要配置的寄存器、每一种需要验证的算法模式，都在实实在在地消耗研发时间和项目预算。这恰恰解释了为什么MS35776这类“简单”的芯片依然拥有坚实的市场：它不做那些花哨的事，所以它便宜；它没有那些可配置的逻辑，所以它稳定；它不依赖那些玄学的算法，所以任何工程师拿着示波器和万用表都能把它调通。

MS35776的“简单”不是功能阉割，是把该做的基础项做好，然后把你实际用不到的东西从BOM和代码里删掉。这就是MS35776的“简单”。

如需了解更多有关MS35776的信息或申请样品，可联系：evan.lai@chiplinkstech.com；18689485319 赖工。

附样品申请：
