TMC5160-BOB

TMC5160-BOB

TMC5160-BOB

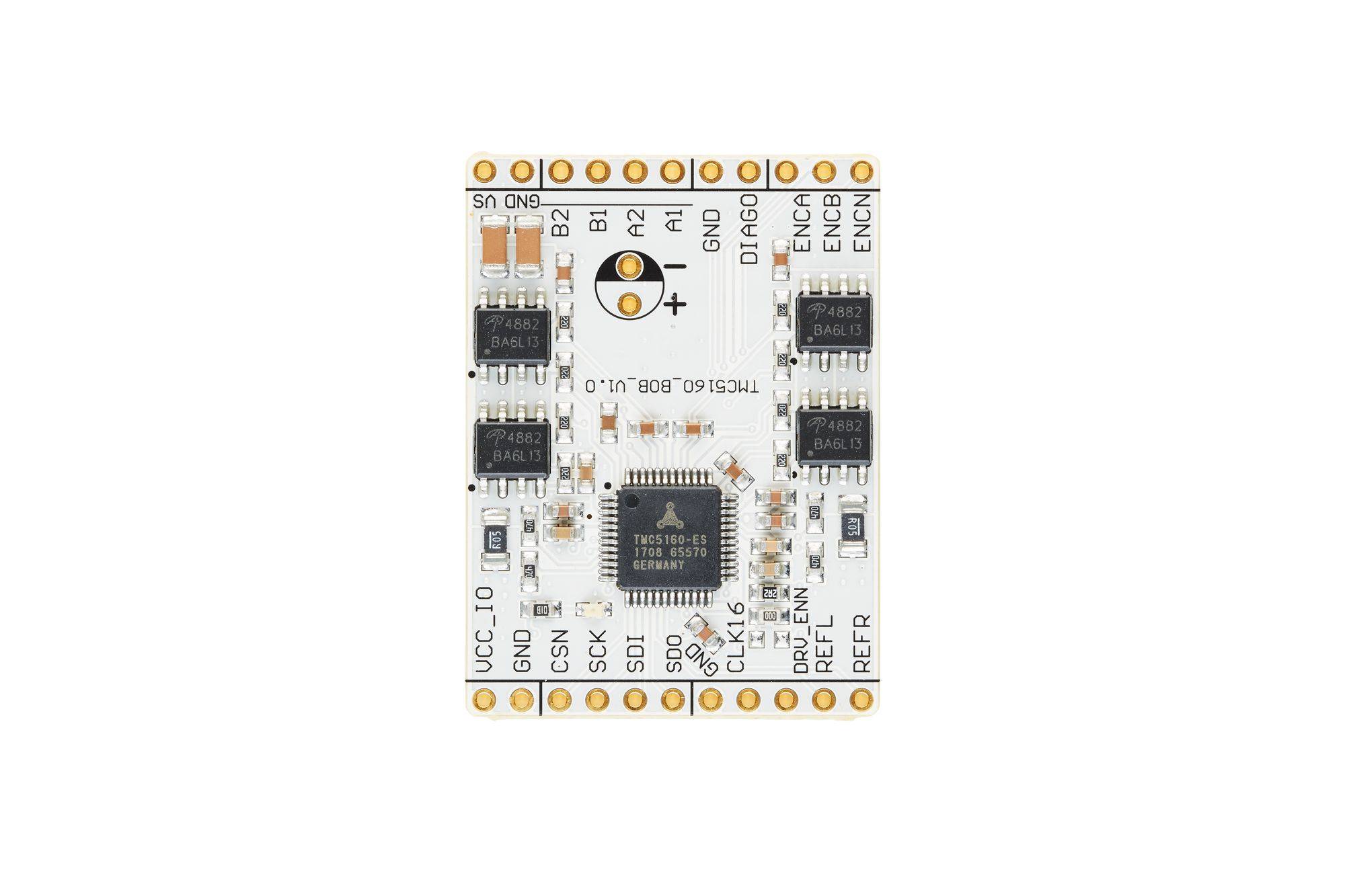

简介

TMC5160转接板是带有专用TMC5160芯片的开发板。它的设计目的是让用户有机会快速原型他们的应用程序-使它有可能立即检查如何与TMC芯片电机执行,同时开发应用程序的性能软件。

关键技术:microstep table、MicroPlyer™、CoolStep™、passive braking、short detection、SpreadCycle™、Stall detection、StallGuard2™、StealthChop2™

主要参数

Motor Supply 9…36V
Phase Current, RMS 2.8A
Microsteps 1…256
a/b/n incremental Yes
SPI Yes
Step/Dir Yes
microstep table Yes
MicroPlyer™ Yes
CoolStep™ Yes
passive braking Yes
short detection Yes
SpreadCycle™ Yes
Stall detection Yes
StallGuard2™ Yes
StealthChop2™ Yes
产品状态 量产

下载

产品规格书

  1. TMC5160 Datasheet
  2. TMC5160 Datasheet – Chinese Version

用户手册

  1. User Manual Rev 1.10
  2. TMC5160-BOB BOM V1.2

Drawings

  1. 3D Files and Layout Data V1.2
  2. CAD Files V1.2
  3. Fabrication Data V1.2

产品变更声明

  1. PCN 2019-08-02 Hardware Change TMCx160A
