NCA9544：集成中断逻辑的4通道I²C多路复用器，高效破解总线扩展痛点

在工业控制、通信基础设施、服务器等复杂嵌入式系统中，I²C总线因架构简洁、布线成本低，成为外设管理与低速通信的首选方案。但随着系统外设数量增多、电压域分化，I²C总线长期面临三类典型工程约束：同型号从器件地址固定导致的地址冲突、不同电压域设备无法直接互通、多通道外设中断信号管理繁琐。

针对这类行业长期存在的设计需求，纳芯微的NCA9544 4通道双向I²C多路复用器，集通道切换、电平转换、中断管理三大功能于一体，为I²C总线扩展提供高集成度、高可靠性的国产化解决方案。

一、1选4双向切换，解决地址冲突

NCA9544是一款由I²C总线配置的1选4双向多路复用器，采用QFN20（5×5）引脚封装，按功能分成五组：上游一对SCL/SDA，接主控；四对下游SC0/SD0到SC3/SD3，各接一组外设；四路中断输入/INT0~/INT3和一路中断输出/INT；三个地址引脚A0/A1/A2；再加上VCC与GND。对主控来说，它就是一个普通的I²C从器件——占用一个从地址，配置靠写寄存器。

上游主端总线可通过片内8位控制寄存器，灵活切换至4组下游通道中的任意一路，同一时间仅单通道导通，从根源上解决多颗同地址从器件（如多颗数字温度传感器）的总线挂载冲突问题。

为保障通信稳定性，器件的通道切换动作在I²C停止（Stop）条件生效之后才执行：此时四对下游线都停在高电平，接通瞬间不会被从端误判为起始或停止条件。器件另内置上电复位（POR）电路，V_CC升到复位门限后自动把寄存器清零，四路通道保持断开，上电过程无毛刺，主控初始化期间下游的同址器件不会一起挂到上游总线上。

分路还解决了另一个问题。I²C对单条总线SDA/SCL的总寄生电容有400pF的上限，外设一多、走线一长就容易越界，表现是边沿变缓、通信出错。一条总线拆成四条之后，负载分散到各条支路，任一时刻只有一路与上游连通，不再是所有外设叠在一条线上，同样的400pF预算能带的节点数随之增加。

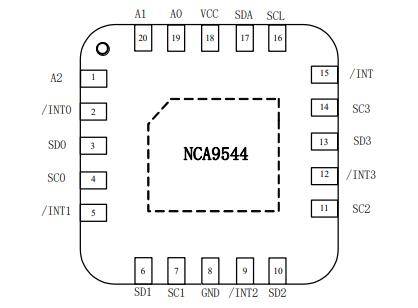

引脚视图

二、原生电平转换，适配多电压域系统

混合电压系统中，1.8V、2.5V、3.3V与5V器件的I²C互通，往往需要额外电平转换芯片，增加BOM成本与布线复杂度。而NCA9544通过传输门电压钳位设计，原生支持多电压域双向转换。

器件传输门的最高导通电压由VCC供电端钳位，配合各通道独立的外部上拉电阻，就能完成不同电压总线的双向通信。设计上只需要让通道能通过的最高电平不超过系统里最低的那条总线电压，各下游通道便由自己的上拉电阻拉到目标电平，实现1.8V／2.5V／3.3V与5V设备的跨电压域互通。

NCA9544支持1.65V~5.5V的宽供电范围，所有IO端口均具备5.5V耐压能力，即便上下游总线电压高于芯片供电，也能安全稳定工作，充分适配各类混合电压系统设计需求。

三、集成中断逻辑，降低系统管理开销

外设报警是I²C总线上的常见需求。一颗温度传感器越过阈值，会把告警引脚拉低；主控需要知道这件事。但是，四颗传感器就有四根告警线，主控的GPIO和外部中断源不一定够；退一步改用轮询，主控就得按固定周期把四条通道切一遍、逐个读状态寄存器，通道越多，这一圈越慢。

NCA9544则内置完整的中断逻辑单元：配备四路低电平有效的中断输入/INT0至/INT3，各有独立引脚，直接接到对应下游通道上那颗器件的告警输出；四路在片内做与运算，由一路低电平有效、开漏结构的/INT送给主控——任何一路被拉低，/INT就跟着拉低。这四根输入走的是独立于SCL/SDA之外的通路，不经过内部开关。

所以中断检测与通道选择互不相干。某条支路没有被选中、开关完全断开，挂在上面的器件拉低告警线，芯片照样捕获，/INT照样拉低。主控制器响应中断后，只需通过I²C读取器件控制寄存器，即可快速定位中断所属通道，再切换至对应通道处理中断源，省去全通道轮询的开销，大幅提升系统响应效率。

若无需中断功能，中断输入引脚可复用为通用输入端口；未使用的中断引脚需接至VCC，保障器件稳定运行。

四、灵活扩展+高可靠设计，适配严苛场景

多级级联扩展：器件配备A0/A1/A2三个硬件地址引脚，通过接GND或VCC可配置8种不同从地址，单条I²C总线最多可并联8片NCA9544，扩展出32路下游I²C通道，轻松支撑大规模外设阵列。

低损耗高速通信：传输门导通电阻在VCC=4.5V条件下，最大值20Ω、典型值14Ω，信号衰减小，支持最高400kHz的Fast-mode通信速率，兼容I²C与SMBus，满足绝大多数低速外设的通信需求。

工业级可靠性：器件闩锁性能超过100mA（符合JESD78标准），ESD防护达2000V人体放电模型（HBM）、1000V充电器件模型（CDM）；工作电流最大10μA、待机5μA（VCC＝5.5V、无负载），常电挂在电池供电的板子上也不构成负担；工作温度覆盖-40℃~105℃，同时满足RoHS与REACH环保要求。

五、多元应用场景，覆盖多领域需求

凭借全面的功能与可靠的性能，NCA9544可广泛应用于各类I²C总线扩展场景：

• 服务器与存储设备：BMC的带外管理总线上，温度传感器是典型的多颗同型号、同地址，开关把每类器件分到一条支路，BMC按需选通，一条上游总线能覆盖整块板的监控点；
• 电信交换与路由设备：机框内的业务板卡各自带一条管理总线，汇聚到主控时既要合并，也要做电压域匹配——新旧板卡的3.3 V与5V器件混在一条线上是常事，多路复用器在这里既是汇聚点，也是转换点；
• 工厂自动化系统：分布式I/O与传感器节点沿现场布线分布，一条主总线上挂几十个从节点时，按区域分成支路，读取与排查都按支路进行，不必每次遍历全部节点；
• 多传感器监测阵列：多颗同型号温感、磁传感器、光传感器并排布置，靠通道切换逐个读取，主控侧只维护一个从地址。

作为纳芯微接口产品线的重要成员，NCA9544以高度集成的设计精简了I²C扩展方案的BOM与设计周期，同时凭借工业级可靠性与灵活的适配能力，为各领域的嵌入式系统设计提供了优质的国产化总线扩展选择。

如需了解更多有关NCA9544的信息或申请样品，可联系：sales@chiplinkstech.com；陈工，13924675549。

附参数表
