800V电驱的ASIL D门槛——NSI6911F系列隔离栅极驱动芯片的工程解读

新能源汽车向800V高压平台演进，SiC功率器件凭借更高的开关频率与更低的导通损耗，逐步成为电驱系统的核心功率单元，在带来充电效率与动力性能升级的同时，也将电驱系统的功能安全要求推到了新高度。在高压趋势下，满足ISO 26262 ASIL D等高等级功能安全要求的器件，正从高端车型的选配，逐步演变为行业准入的门槛。

隔离栅极驱动芯片作为电驱系统连接低压控制单元与高压功率模块的核心枢纽，承担着信号传输、电气隔离与故障保护的关键作用，其安全等级关乎整个电驱系统的安全可靠性。NSI6911F系列是纳芯微推出的隔离栅极驱动芯片产品，适配800V及以上高压平台，专为新能源汽车主驱逆变器、车载充电机及DC-DC转换器等高压应用设计，也是国内首款基于全国产供应链、通过 TÜV 莱茵认证并达到ISO 26262 ASIL D等级的隔离栅极驱动产品。

一、高压SiC时代，ASIL D门槛因何而来

ISO 26262是全球公认的汽车功能安全标准，其核心方法论是：在系统全生命周期内识别并管理电子电气系统的失效风险。该标准根据危害的严重度（S）、暴露于危害场景的概率（E）、驾驶员对危害的可控性（C）三个维度的综合评定，将功能安全等级划分为ASIL A到D四个等级，D是要求最高的等级。

在800V高压平台电动汽车中，隔离栅驱动芯片一旦因共模瞬态干扰（CMTI）发生信号误翻转，可能导致功率管开关时序错误，进而引发电机非预期扭矩输出。在高速行驶场景下，该失效的严重度（S3）、暴露概率（E4）和可控性（C3）叠加，依据ISO 26262评估，电驱系统需满足ASIL D的安全目标。

为实现这一系统级等级，所采用的隔离栅驱动芯片作为关键元器件，其硬件失效率指标（如PMHF）及安全机制覆盖率（SPFM/LFM）须满足ASIL D对半导体元件的量化要求。高压平台下的共模瞬态干扰是诱发信号误翻转的重要因素之一，因此芯片需具备足够高的CMTI抗扰度，以覆盖该类瞬态失效风险，这是支撑系统达标的必要设计环节。

国内标准方面，《GB/T 43254-2023》、《GB 21670-2025》也均对整车层面的非预期扭矩和能量回收控制设定了严格目标，驱动了车规级隔离芯片向更高性能演进。

此前这类芯片长期由海外厂商主导，NSI6911F系列的推出，是国产器件在高端车规功能安全领域的一次补位。

二、5kV隔离耐压与±150kV/μs CMTI

承接前面的高压风险，隔离驱动芯片要在800V SiC车规场景下实现ASIL D级安全，首先要筑牢两道隔离屏障：稳态高压下的绝缘耐压，与瞬态跳变下的共模抗扰能力。

第一道，NSI6911F采用电容隔离技术，隔离耐压5kV，配合AdaptiveOOK®调制方案，保证持续高压下高低压两侧可靠隔离。

第二道，共模瞬态抗扰度（CMTI）。在800V电驱系统中，SiC功率管开关时，高压侧（功率器件侧）与低压侧（控制侧）之间的参考地电位差可能在数纳秒内跳动数百伏。这个瞬态电压变化会通过隔离电容耦合到信号路径上，CMTI衡量的正是隔离两端发生这种电压跳变时，驱动信号保持正确传输的最大电压变化速率。如果隔离栅极驱动芯片的CMTI能力不足，就可能将干扰误判为有效信号。误判的代价是桥臂直通，800V母线电容瞬间放电，电流冲到数千安，功率管在微秒级内超过安全工作区、结温急升到损毁阈值、烧毁失效，车辆失去驱动能力。

NSI6911F的±150kV/μs，在恶劣工况下仍保留充足裕量。

附竞品对照：

三、19A峰值驱动电流

在保障高压高频下可靠工作的基础上，驱动能力的强弱影响系统效率与设计复杂度，也是隔离驱动芯片的一项重要性能指标。NSI6911F系列提供19A峰值驱动能力。

隔离栅极驱动芯片的核心任务是：接收MCU的控制信号，经过隔离后，向功率器件（IGBT或SiC MOSFET）的栅极提供足够电流，使其快速开通或关断。而功率器件的栅极本质上是一个电容——栅极-源极电容（Cgs）和栅极-漏极电容（Cgd）。驱动电流就是对栅极电容进行充放电，而充放电电流的大小（即驱动电流大小），直接决定了栅极电压从0上升到阈值电压（开通）或从阈值电压下降到0（关断）的速度，即功率器件的开关速度。二者的关系可简化为：开关上升（下降）时间≈栅极总电荷Qg÷峰值驱动电流Ipeak。

开关速度又影响开关损耗。以SiC MOSFET为例，导通过程中有一段米勒平台期：漏源电压还挂在母线电压上、尚未降下来，电压与电流的乘积达到峰值，是开关损耗最集中的阶段。开关越快，在米勒平台停留的时间越短；驱动电流不足，开关变慢，这段高损耗时间被拉长，开关损耗随之上升。在800V、数百安培的工况下，这种损耗差异直接表现为系统效率下降和散热压力增加，严重时还可能会过热损坏。当然，驱动能力也不是越大越好，过大同样会带来EMI和振铃问题。

当前主流800V车规SiC功率模块，单通道栅极总电荷Qg通常在120~200nC区间；若采用多管并联方案，Qg会成倍提升，市面同等级ASIL D隔离驱动芯片，单通道峰值驱动电流多集中在10~20A区间。以Qg=150nC的SiC模块为例：

• 15A峰值电流下，理论栅极充电时间约10ns；
• 19A峰值电流下，充电时间可缩短至约7.9ns，开关速度提升21%，对应开关损耗可降低15%~20%。

因此，对于需要高频开关的SiC MOSFET，更高的驱动电流为设计工程师在栅极电阻选择和开关速度调节上提供了更大的设计余量，可以更灵活地权衡开关损耗与EMI性能。

四、12位隔离ADC

NSI6911F系列集成双通道12位高精度隔离采样ADC，采样精度0.2%，达到ASIL B等级。

800V驱动电机系统需要实时监测母线电压、相电流、功率模块温度等参数。传统方案是：传感器→外部运放→隔离器→MCU内置ADC→MCU处理，路径冗长，每经过一个器件都引入延迟和误差。

NSI6911F系列把ADC放在高压侧，延迟从数十微秒缩短至数百纳秒。在过流、短路等故障场景中，延迟越短，功率管承受的短路能量越小，损坏风险越低；集成方案还省去了外部分立器件，降低系统复杂度与BOM成本。

同时，NSI6911F系列的ADC具备在线诊断能力，如果自身失效，系统能检测到。

五、电源管理

NSI6911F系列支持原边最高32V输入，并提供5V LDO电源；副边支持5V LDO电源及14V~21V宽范围可调VCC2 LDO。

在典型驱动电机系统中，隔离栅极驱动芯片的副边（高压侧）供电通常需要独立的Pre DC-DC转换器，将母线电压降压至芯片工作电压。NSI6911F系列内置可调VCC2 LDO，可直接从高压侧取电，省去一颗Pre DC-DC。对多路驱动系统（如三相反相器需6颗驱动芯片），节省的PCB面积和BOM成本更为显著，灵活的可调电压范围也提高了系统适用性。

六、30+项安全机制

NSI6911F系列集成超过30项安全机制，包括米勒钳位、过温保护、可调DESAT/SC/OC（退饱和/短路/过流保护）、可调UVLO（欠压锁定）、可调软关断及两电平关断、三态输出策略等。

每项安全机制对应具体的器件失效模式：

• 米勒钳位：SiC MOSFET的米勒电容效应比IGBT更显著，关断过程中因高dv/dt可能通过米勒电容耦合误开通栅极，导致上下管直通。米勒钳位主动将栅极电压钳制在阈值以下。
• DESAT检测：监测功率管集电极-发射极（或漏极-源极）电压，在微秒级内检测到短路或过流，在电流升至危险值前触发关断。
• 可调软关断与两电平关断：故障发生时可控地逐步关断，而非硬关断，避免关断瞬间产生过高尖峰电压击穿功率管。
• 三态输出策略：故障时驱动输出进入高阻态，避免对功率管施加不可控信号。

这些安全机制的组合覆盖，构成从“防止故障发生”到“检测故障”再到“安全关断”的完整保护链条。

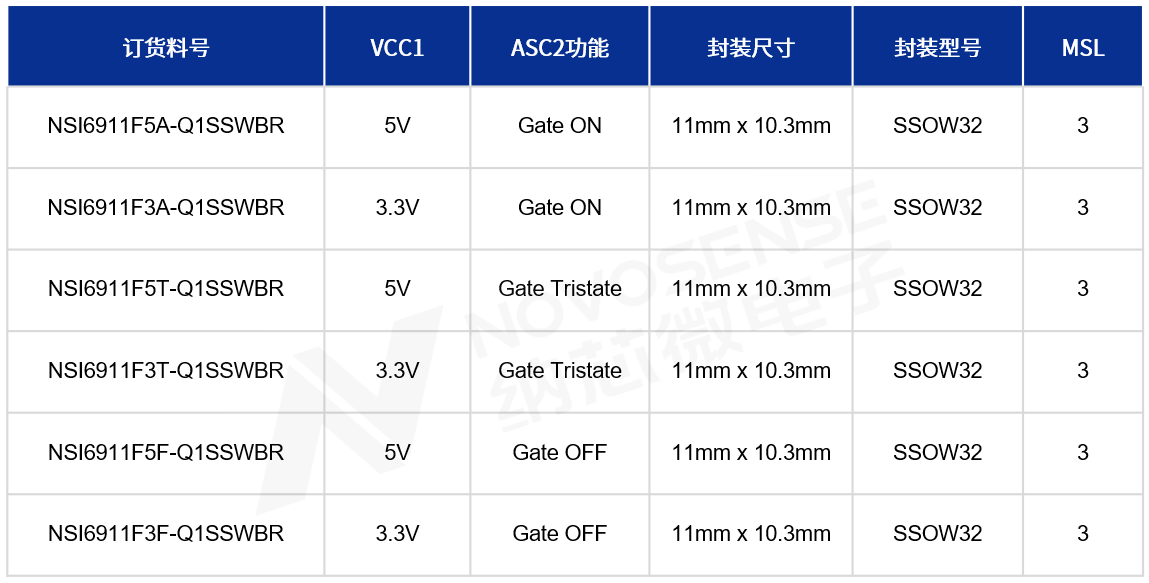

NSI6911F选型表（源官网）

七、结语

NSI6911F系列是国内首款基于全国产供应链、通过TÜV莱茵认证并达到ISO 26262 ASIL D等级的隔离栅极驱动芯片，采用SSOW32封装，从晶圆制造到封装测试均在国内供应链中完成。

从工程角度看，NSI6911F系列的每一个关键参数——5kVrms、±150kV/μs CMTI、19A峰值驱动、12位隔离ADC、灵活电源管理、30+安全机制——都在回应800V高压平台电动汽车驱动电机系统在高压、高频、高可靠性要求下的真实工程挑战。

如需了解更多有关NSI6911F的信息或申请样品，可联系：sales@chiplinkstech.com；陈工，13924675549。

附样品申请：
