MT6835 21位高精度AMR磁性角度编码器芯片

在伺服控制器、机器人、新能源汽车等众多高端制造领域，对角度位置的精准感知是系统性能的基石。传统光电编码器虽然精度高，但对油污、粉尘、振动敏感，且结构复杂、成本高昂。麦歌恩（现属纳芯微）推出的MT6835磁性角度编码器芯片，基于先进的各向异性磁阻（AMR）技术，将高性能、高集成和高可靠性融为一体，是替代传统方案的热门之选。

一、核心技术AMR感应原理与信号链路

MT6835的核心竞争力源于AMR技术，其物理基础是：铁磁性材料（如镍铁合金）的电阻值，会随其内部磁化方向与电流方向的夹角变化而改变。

该项技术关键的工程优势在于，芯片内的AMR器件工作在磁饱和区（30~1000mT）。在此状态下，芯片只对平行于其表面的磁场方向作出响应，而对磁场强度的变化几乎不敏感。因此，磁铁本身的加工公差、芯片与磁铁之间的安装距离偏差，以及因温度变化引起的磁场强度波动，都不会对芯片测量精度产生显著影响。这从根本上降低了对结构装配精度的苛刻要求，大幅提升了系统的一致性和产线直通率。

同时，这种非接触式设计也彻底规避了传统光电编码器对油污、粉尘、强振的敏感问题，相比光学方案故障率更低，更适配恶劣的工业环境。并且，MT6835通过外部一对极磁铁与内部45°电桥的巧妙配合，成功克服了单颗AMR元件仅能做180°传感的固有局限，实现了0~360°的绝对角度检测，确保了全程无死角的精准测量。

MT6835的信号处理链路如下：当芯片上方的一对极径向充磁磁铁旋转时，芯片内部集成的两对互成45°的AMR惠斯通电桥便会分别输出与磁场旋转角度相关的差分正弦和余弦信号。这些信号经模拟前端电路放大和滤波后，由片内高精度16位SAR-ADC进行同步采样；被数字量化的正余弦信号随后进入DSP，通过硬件CORDIC算法加速器完成角度解算，计算得到的绝对角度数据可通过SPI或PWM接口输出，亦可进一步信号处理合成增量ABZ、UVW信号输出。

此外，MT6835内部还集成了低压差稳压模块（LDO）、时钟振荡器（OSC）和电可擦除可编程存储器（EEPROM）等完整功能模块。

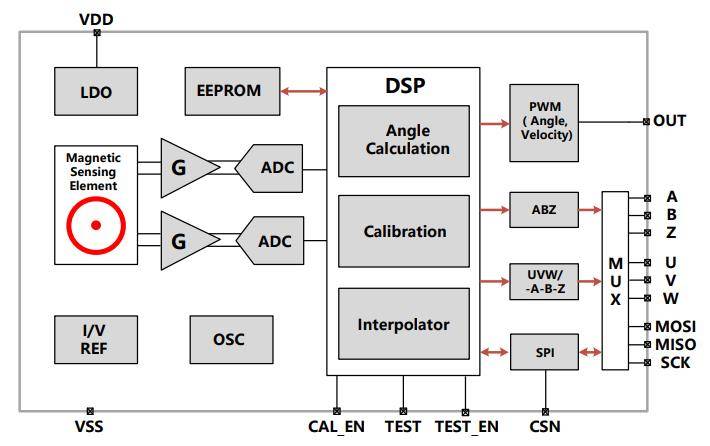

芯片功能框图

二、性能指标与三级校准体系

性能指标是器件最直观的名片。MT6835支持最高12万rpm的高转速，即使面对电主轴、高速风机等极限工况，也能从容捕获每一个角度瞬态。

同时，芯片内部核心分辨率达到21位，并通过独特的三级校准体系，将精度推向更高的水平：

• 出厂校准：线性度误差控制在±0.5°以内，确保开箱即用；
• 用户端自校准：电机匀速旋转时，将CAL-EN引脚拉高，芯片即可自动完成误差谐波补偿，并将结果存入内置EEPROM，线性度可提升至＜±0.07°，整个过程无需上机位参与复杂计算；
• NLC对拖校准：针对追求极致精度的应用场景，可将MT6835与更高精度基准编码器对拖运行，通过对比基准角度数据生成256点非线性补偿查找表，写入EEPROM后，最终实现INL＜±0.02°的线性度。

这种“自学习、自优化”的能力，让MT6835能够对不同磁铁、不同安装结构引入的非线性进行补偿校准，压缩调试时间与成本。

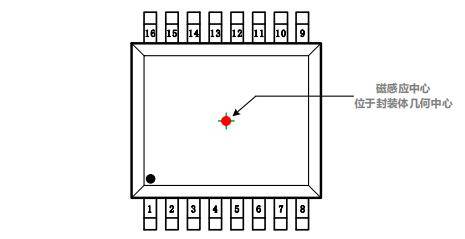

封装外观图

三、低延时与灵活接口

在高速伺服定位中，低延迟是精准实时控制的保障。MT6835将系统传输延迟控制在2~10μs之间，确保控制器及时获取每一个角度读数，为高动态响应控制奠定基础。接口方面，MT6835展现出极强的兼容性：

• 增量输出ABZ模式：提供可编程1~16384脉冲/圈的任意整数分辨率的ABZ脉冲（最高65536步/圈），能够直接替代传统光电或增量编码器；
• 增量UVW模式：可替代三颗开关霍尔传感器，为直流无刷电机提供换相信号，支持1~16对极/圈的编程设置；
• 绝对位置PWM模式：通过单根数据线即可输出12位分辨率的绝对角度或速度信息，PWM频率支持497Hz/994Hz两档可编程，适用于线束受限场合；
• 4线SPI接口：最高支持16MHz通信速率，供上位机或MCU直接读取内部的21位绝对角度数据；支持全参数配置、校准控制、故障诊断、零点自动设置等功能，以及单字节读/写、连续读角度等多种操作模式；CSN下降沿可自动锁存当前角度数据，配合CRC8校验机制，确保高速通信下的数据准确性。

这种“增量+绝对”合二为一的设计，大幅减少了BOM表上的元器件数量。

四、全链路诊断与典型应用

MT6835内置完整的实时诊断机制，能够实时监测磁场异常、电源欠压、芯片超温等故障状态，并通SPI接口的STATUS寄存器上报告警信息，让系统故障可预判、可定位、可处理，提升设备运行的安全性与可靠性，适配对功能安全有高要求的场景。

凭借上述多项高性能优势，MT6835广泛适配于各领域高端旋转位置检测：

• 高端伺服控制：21位绝对精度适配17位+绝对值伺服电机，微秒级延时保障位置环闭环的平顺性，替代进口光电编码器，降低成本；
• 工业机器人：协作机器人、SCARA机器人关节电机的高精度位置反馈，抗振抗污特性适配机器人复杂运动场景；
• 高速主轴设备：CNC加工中心、精密电动工具的高速主轴位置检测，12万转高转速适配性，解决传统编码器高速场景失效的痛点；
• 半导体与医疗设备：晶圆光刻机、手术机器人的高精密旋转平台控制，±0.02°的线性精度，保障纳米级定位与微米级操作的准确性；
• 汽车电子：电子助力转向（EPS）、新能源汽车热管理水泵、电子油门的位置检测，-40℃~125℃宽温域与高可靠性，满足车载严苛环境要求；
• 通用自动化：AGV小车、自动化产线输送辊筒、智能物流设备的电机位置与速度检测，简化系统设计，提升设备长期运行稳定性。

 五、结语

MT6835用一颗非接触式的单芯片，同时承载了21位绝对角度感知、多模式增量输出、硬件级实时解算与“自学习”校准能力，从根本上简化了伺服系统的结构设计，降低了装配与调试门槛。

在工业自动化向更高精度、更高可靠性迈进的趋势下，MT6835不仅为高端伺服、机器人、新能源汽车等领域提供了性能卓越的国产化选择，更能凭借其独特的三级校准体系，让“极致精度”不再依赖昂贵的精密装调，而是成为每一台设备触手可及的标准能力。如需了解更多有关MT6835的信息或申请样品，可联系：sales@chiplinkstech.com；电话：陈工，13924675549（微信同号）；微信公众号：智联微-电机控制芯片，提供选型服务与技术支持。
