破解传统方案痛点，MT9523 隔离电流检测方案核心技术优势

在变频器、逆变器和电源管理系统中，电流检测是一个绕不开的核心环节。电机需要知道当前电流才能实现精确转矩控制，电源需要监控电流才能实现过流保护，储能系统需要测量电流才能计算电池荷电状态。

传统电流检测方案中，分流电阻加隔离运放的方案虽然精度高，但面临共模干扰和信号延迟的挑战；而电流互感器虽简单可靠，却无法测量直流分量，带宽也受限；分立霍尔方案则依赖额外磁芯与复杂装配，系统一致性与集成度难以兼顾。

而MT9523系列产品（下文简称MT9523），作为麦歌恩（现属纳芯微）继MT9223系列之后推出的新一代全集成隔离线性霍尔电流传感器芯片，集成整个电流检测链路，以极简架构实现高精度、高抗扰、高可靠的交直流电流检测，适配工业、通信、新能源领域的电力电子系统设计需求。

一、化繁为简

在MT9523的数据手册中，能看到一个与众不同的内部框图：从引脚1和2到引脚3和4，是一条直接穿过芯片内部的低电阻电流路径。

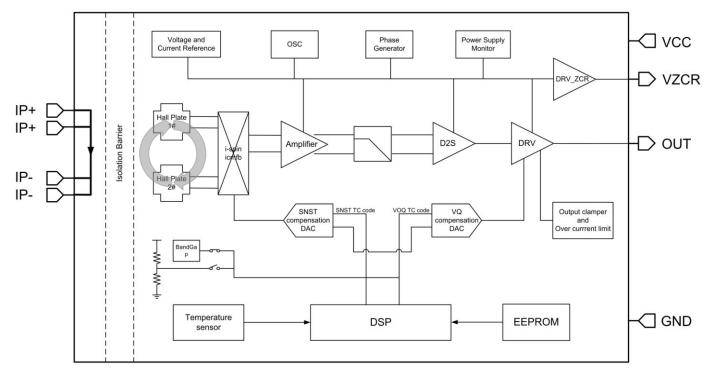

功能框图

MT9523内部核心由采用CMOS工艺的霍尔芯片构建的低偏移斩波稳定型线性霍尔电路、内置低插入电阻的电流导体路径、信号调理与温度补偿单元构成，基于霍尔效应原理，将流经芯片的电流产生的磁场，线性转换为与输入电流成比例的电压输出信号。

在传统方案中，工程师需要设计电流采样电阻的布局、考虑开尔文连接的走线、处理隔离放大器的电源和信号隔离。而在MT9523的方案中，被测电流直接流过芯片，霍尔传感元件就集成在这条电流路径的正上方。这种一体化设计带来了多重收益：

首先，寄生参数最小化：由于电流路径与传感电路在芯片内部已经优化完成，无需担心PCB布线引入的额外电感和电阻，系统的稳定性和一致性显著提高。

其次，空间占用缩减：一个SOP-8封装即可完成隔离电流检测的全部功能，相比分立方案，PCB面积可大幅缩减。

同时，设计周期缩短：免去采样电路与隔离放大器的匹配调试，仅需参考推荐电路即可完成设计落地。

二、低阻抗哲学

在电力电子系统中，电流检测环节有一个常被忽视的指标：插入损耗。每个串联在功率路径上的元件都会产生功耗，这些功耗最终转化为热量，降低系统效率。

而MT9523的内部导体电阻典型值为1.0mΩ，可实现低功耗。如果以50A额定电流计算，那么芯片自身产生的功耗仅为2.5W。若采用传统分流电阻方案，即使选择高成本的精密合金电阻，也很难做到阻值1mΩ以下的同时保持足够的功率容量和温漂特性。

同时，MT9523低电阻带来的热量均匀分布在芯片内部，通过SOP-8封装的多个引脚传导至PCB，散热路径短切热阻低。相比之下，大功率分流电阻往往需要额外的散热片或强制风冷，进一步增加了系统复杂度和成本。

三、差分双霍尔

电力电子系统本身就是巨大的电磁干扰源。IGBT的高频开关动作产生陡峭的dv/dt，功率回路辐射的电磁场，而电流传感器恰恰需要在这种恶劣的环境中精确工作。

MT9523应对这一挑战的方案是采用差分电流传感技术，芯片内部集成了两个霍尔元件，它们对被测电流产生的磁场反向响应，但对环境中的共模干扰磁场同向响应。通过差分求和，芯片能够有效抵消杂散磁场干扰，精准提取有效电流信号，共模磁场抑制比（CMFRR）典型值达40dB，优化了磁信噪比。

这种设计在实际应用中意义重大。在电机驱动系统中，相邻功率线产生的杂散磁场可达数十高斯，足以让普通霍尔传感器产生显著误差。而MT9523能够在这些干扰中保持±0.3%的线性度。

四、高速响应与全温稳定

现代电力电子控制系统的核心在于“实时”，无论是电机控制的电流环，还是数字电源的快速响应，都要求电流检测环节具有足够的带宽和响应速度。

MT9523的典型响应时间为2.2us，信号带宽达250kHz。在20kHz开关频率的电机驱动器中，一个开关周期为50us，2.2us的响应时间意味着电流检测环节只占用开关周期的4.4%，可留给控制器充足的时间进行采样、计算和PWM更新。同时，更快的响应速度也允许采用更高的控制带宽，从而提升系统的动态性能。

不同电子设备所面对的工作环境不同，而MT9523的工作温度范围覆盖-40℃~150℃，通过斩波稳定技术消除霍尔元件温漂导致的零点偏移，同时每颗芯片均经过多温度点校准与内置温度补偿电路优化，将芯片的中值电压以及灵敏度的温漂控制在非常小的误差范围内。其在全温域范围内的典型线性度可保持在±0.3%，对于需要在宽温度范围内保持精度的应用，如电动汽车驱动系统或户外光伏逆变器，这一特性至关重要。

五、输出灵活，多元量程

不同应用场景对电流检测信号的输出形式有不同的偏好。有的系统采用传统的比例输出，将检测信号与电源电压相关联；有的系统则偏爱固定输出，以简化ADC参考设计。MT9523则提供丰富的产品配置，在支持3.3V/5V供电的同时，提供比例输出及固定输出两种不同的输出方式（供电与输出之间可随意搭配）。

而不同功率等级则需要不同的电流检测量程。就如5A的伺服驱动器与50A的变频器，对电流传感器的量程要求截然不同。MT9523灵活的输出，配合内置的电流回路，可轻松实现0A~±50A的电流检测应用，工程师可根据实际功率需求选择最合适的型号：

• 双向：±5A、±10A、±15A、±20A、±25A、±30A、±40A、±50A；
• 单向：+10A、+20、+30A。

MT9523不同量程版本的灵敏度则与量程成反比，如MT9523CT-05BR5（±5A）灵敏度为400mV/A，MT9523CT-50BR5（±50A）灵敏度为40mV/A。这种设计使得不同量程版本在满量程时的输出电压范围基本一致，简化了后级电路的设计。

六、安全设计

在工业应用中，电流传感器往往承担着高低压之间的隔离屏障作用。传感器的隔离能力直接关系到低压控制侧的安全。

MT9523通过了UL相关安规认证准备，提供2.5kVrms/1min的隔离耐压，最大工作隔离电压可达450Vrms/636VDC。其导电路径的端子（引脚1至4）与信号线（引脚5至8）之间电气隔离，可直接用于高端电流检测，无需其他隔离技术。同时，4.2mm的电气间隙和爬电距离符合加强绝缘的要求，耐受6kV雷击浪涌冲击，故障工况下可为低压侧提供充足的防护。

并且MT9523集成欠压闭锁（UVLO）与上电复位（POR）功能，电源电压异常时可保障输出状态可控，避免误检测导致的系统故障。这些参数和功能不仅保证了在正常工况下的安全运行，更可在故障条件下提供足够的保护。

七、应用版图

MT9523产品的应用领域覆盖了现代电力电子的主要战场：

中低功率变频器是核心应用之一，电机相位电流检测和母线电流监测是其典型应用。MT9523的250kHz带宽和2.2us响应时间完全满足这一需求，±0.3%的线性度保证了力矩控制的精准性。

光伏逆变器和储能系统是另一个重要战场。随着可再生能源的普及，分布式能源对电流检测提出了新的要求：高隔离电压、低功耗、高可靠性。MT9523的UL-ready设计和低插入损耗正好契合这些需求。

充电器和电源转换器领域同样适用。无论是车载充电机还是通信电源，精确的电流检测都是实现高效功率转换和可靠保护的前提。

直流电源的过流保护是相对简单但同样重要的应用。MT9523的快速响应使其能够在故障发生后的微妙级时间内触发保护动作，有效限制故障能量，保护下游电路。

八、结语

传统电流检测方案中，工程师需要关注太多细节：采样电阻的温度系数、隔离放大器的共模抑制比、PCB布局的寄生参数、信号链路的噪声耦合……每一个细节都可能成为项目精度的“拦路虎”。

而MT9523将这些复杂性封装在芯片内部。工程师只需关注几个核心问题：选择什么量程？需要3.3V还是5V供电？比例输出还是固定输出？剩下的工作就是按照数据手册的推荐电路连接电源和输出引脚。

这种“简化思维”让工程师能够将更多精力投入到系统设计创新中，而非重复解决那些已经有成熟解决方案的基础问题。如需了解更多有关MT9523系列产品的信息或申请样品，欢迎联系官方授权代理商：sales@chiplinkstech.com（邮箱），微信公众号：智联微-电机控制芯片，为您提供选型服务与技术支持。
