新洁能250V SGT MOSFET NCEP025S90T：Qrr直降86%，RRSOA提升5倍

在通信电源、电机驱动和D类音频功放等应用中，硬开关拓扑需要面对一个棘手问题——功率MOSFET体二极管的反向恢复电荷（Qrr）。Qrr过高，轻则系统效率骤降、发热加剧，重则引发开关节点振铃失控、电压过冲，迫使工程师不得不额外增加缓冲电路，成本与空间双双承压。

无锡新洁能新推出的250V SGT（屏蔽栅沟槽技术）功率MOSFET NCEP025S90T，以“Super Recovery”超快恢复系列的身份登场，凭借低反向恢复电荷，为高性能、高可靠性要求的硬开关应用提供更优选择。

一、Qrr——硬开关拓扑的性能瓶颈

功率MOSFET的体二极管（Body Diode）由器件内部的PN结自然形成，是制造工艺中固有的寄生二极管结构。它在电路中承担续流和保护功能的同时，也引入了额外的损耗和设计挑战。

当器件处于正向导通时，PN结内部会注入并存储大量少数载流子。一旦器件需要从正向导通切换至反向阻断，这些存储的载流子必须先被“抽走”，体二极管才能恢复阻断能力，此过程称为反向恢复。而反向恢复电荷Qrr，正是定义这一过程中载流子总量的核心参数——自电流过零开始，到反向恢复电流衰减至规定值为止，整个反向恢复波形所包围的电荷总量。该参数直接关联着硬开关系统中的一个棘手的工程难题——反向恢复损耗与电压过冲。

在典型的硬开关桥式电路中，当下管体二极管续流时存储的Qrr，会在上管开通瞬间被强行抽取，导致上管开通电流出现一个额外的尖峰脉冲。这不仅增加了开关管的瞬时应力，还会在寄生电感上激发剧烈的电压振铃与过冲，直接威胁系统可靠性。简而言之，Qrr越大，损耗越高，过冲越猛，EMI越难抑制，缓冲电路设计也就越复杂。

二、SGT技术专项优化，反向恢复电荷（Qrr）直降86%

新洁能基于SGT屏蔽栅沟槽技术，对MOSFET体二极管的反向恢复特性进行了专项优化。超快反向恢复产品NCEP025S90T的反向恢复电荷相较上一代产品直降86%。

传统沟槽MOSFET的漂移区呈三角形分布，而SGT结构通过引入屏蔽栅，在传统沟槽MOSFET的垂直耗尽基础上叠加了水平耗尽效应，将漂移区电场整形为近似矩形分布。这一改变在相同击穿电压下有效降低了漂移区电阻，同时优化了体二极管的开关特性，从而缩减反向恢复电荷、缩短反向恢复时间。

为量化评估优化效果，新洁能在双脉冲测试平台上，将NCEP025S90T与上一代通用平台产品NCEP02590T进行体二极管反向恢复性能对比。测试条件为：正向电流IF=45A、电流变化率di/dt=100A/μs，结果如下：

• 反向恢复时间（Trr）：由163ns缩短至67ns，降幅58.9%；
• 反向恢复电荷（Qrr）：由1307nC降至178nC，降幅86%；
• 峰值反向恢复电流（Irrm）：由16A减至5A。

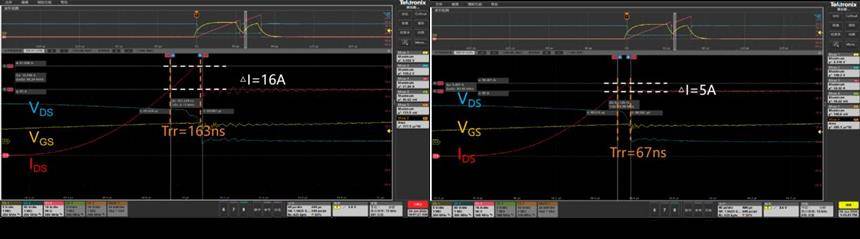

NCEP02590T（左）与NCEP025S90T（右）反向恢复对比测试波形（图源官方）

86%的Qrr降幅绝非停留在纸面的数字优化，而是直接转化为三项明确的工程红利：

1、过冲电压有效抑制。反向恢复电荷是开关节点振铃的能量来源，Qrr大幅减少后，VDS尖峰自然回落。缓冲电路参数不必再为最恶劣工况预留过重冗余，甚至可简化RCD吸收网络，BOM成本与PCB面积双双受益。

2、开关损耗显著降低。Qrr每减少一点，续流二极管反向恢复期抽取的多余电荷便少一点，主开关管开启瞬间需要硬扛的电流冲击随之减弱。这对高频化趋势下的效率提升尤其关键。

3、EMI友善度跃升。振铃幅度与谐波分量同步削减，传导与辐射干扰的源头得到缓解，滤波器设计压力减小。

三、RRSOA提升超5倍，筑牢安全边界

在电机驱动、逆变电路等感性负载应用中，MOSFET体二极管不仅要“能关断”，还要“关的住”。反向恢复安全工作区（RRSOA）正是衡量体二极管动态续流承受能力的硬指标——它决定了器件在承受高di/dt与反向电压应力时是否会进入动态雪崩失效。

新洁能对NCEP025S90T与上一代产品NCEP02590T进行了逐级加严的双脉冲应力测试：实验采用双脉冲电路，将开关管（Q1）和续流管（Q2）分别同时替换为被测器件，逐次增加脉冲宽度以提升续流管电流，记录续流管在反向恢复阶段的通过情况。

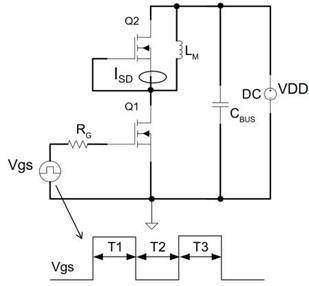

双脉冲测试电路图（图源官方）

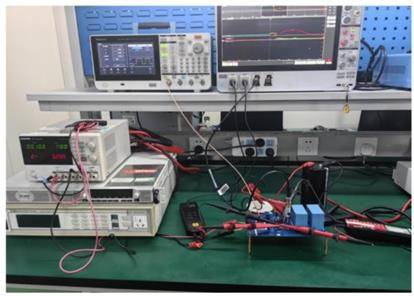

双脉冲测试平台实物图（图源官方）

测试结果表明，NCEP025S90T的反向恢复安全区较上一代产品提升幅度超过5倍，且高温下RRSOA未出现明显衰减，体二极管高温动态可靠性优异。这意味着在电机频繁刹车、换向或桥臂直通续流的恶劣工况下，器件的体二极管拥有更宽的安全边界，不会轻易成为系统的薄弱一环。对于48V~100V电压等级的电动工具、无人机电调、伺服驱动等设计而言，这一特性无异于一颗“定心丸”。

RRSOA对比测试结果

注：表中335A为设备电流能力上限，非MOS管过流能力上限

四、电性参数高度兼容，支持设计升级

为帮助工程师以最小代价实现产品升级，NCEP025S90T在其余动静态电性参数上，与上一代产品NCEP02590T保持了高度一致，且采用相同封装（TO-247），原有设计几乎无需调整即可兼容替换。具体参数对比如下：

从表中可见，器件的输入电容Ciss和栅极电荷Qg仅有微幅波动，驱动回路基本无需调整，现有设计可直接替换。唯一的取舍在于导通电阻：Ron从14.90mΩ调整至18.60mΩ。

但请注意：在绝大多数硬开关应用中，开关损耗的降低带来的系统级收益，将远远覆盖这不到4mΩ导通电阻的轻微温升代价，尤其是当开关频率迈向百kHz级别时，效率曲线的天平将向NCEP025S90T一侧倾斜。

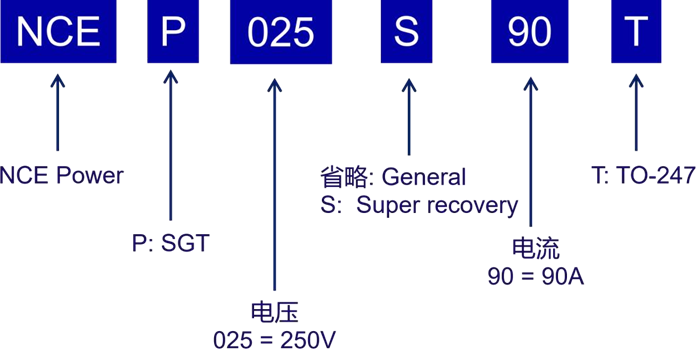

命名规则（图源官方）

五、应用场景

凭借低反向恢复电荷与宽反向恢复安全区的核心优势，NCEP025S90T可应用于：

• 48V~100V电机控制系统：电动工具、低压伺服、机器人关节、无人机电调等场景，宽RRSOA为电机频繁换向、刹车提供可靠保障；
• 通信电源：48V母线DC-DC变换器，可作为原边开关管或副边同步整流管的理想选择，低Qrr特性助力电源实现高频化、高功率密度升级；
• 工业电源与逆变电路：高功率密度工业电源模块、小型逆变器等对效率与可靠性有严苛要求的场景，简化EMI与缓冲电路设计，提升系统长期稳定性；
• Class-D音频放大器：利用低Qrr特性降低开关失真，减少音频底噪与失真，提升音质纯净度与听感体验。

六、结语

新洁能NCEP025S90T是一款通过合理牺牲少量导通电阻性能，换取体二极管反向恢复性能革命性提升的功率器件。其低Qrr能有效抑制电压尖峰、简化EMI滤波设计；宽RRSOA确保系统极端工况下稳定运行，特别适合需要高开关频率或电机感性负载续流的硬开关拓扑。如需了解更多有关新洁能产品信息或申请样品，可联系官方授权代理商：sales@chiplinkstech.com，联系电话，陈工：13924675549（微信同号），微信公众号：智联微-电机控制芯片，提供选型服务与技术支持。
