TMC2262 65V 4.25A——Trinamic新一代高压大电流智能步进驱动

在工业自动化与高端装备向更高功率密度、更智能控制演进的趋势下,步进驱动系统面临电压电流边界受限、全转速域噪音与动态性能平衡、硬件复杂度与能耗偏高等挑战。TMC2262作为Trinamic(现ADI)新一代高压大电流智能步进驱动芯片,65V高耐压、4.25A RMS,以单芯片高度集成架构融合新一代算法体系,为各类精密转动场景提供兼具高可靠性与高能效的一体化驱动方案。

一、硬件架构与核心电气参数

TMC2262为单芯片高度集成方案,内部摒弃传统分立设计思路,将功率回路、信号采样、算法运算、通信控制、保护电路融为一体。其内部架构主要分为双H桥功率级、无损电流采样单元、时钟与PLL模块、运动算法运算单元、多接口控制器、故障诊断与保护单元六大模块,外部仅需少量滤波电容即可工作,大幅简化BOM与PCB设计。

核心电气参数

电机供电电压 4.5V~65V DC
单H桥电流能力 4.25A RMS(连续),9A峰值
导通电阻(HS+LS) 0.08Ω(典型)
工作温度范围 -40℃~125℃
微步分辨率 最高256细分,支持MicroPlyer插值
系统时钟 内置16MHz,支持1~32MHz外部时钟
通信接口 STEP/DIR、SPI(最高8MHz)
辅助接口 ABN增量编码器接口、双路可配置诊断输出
PWM斩波频率 20kHz~60kHz(8档可编程)
封装 FCQFN 6mm×6mm

引脚封装视图

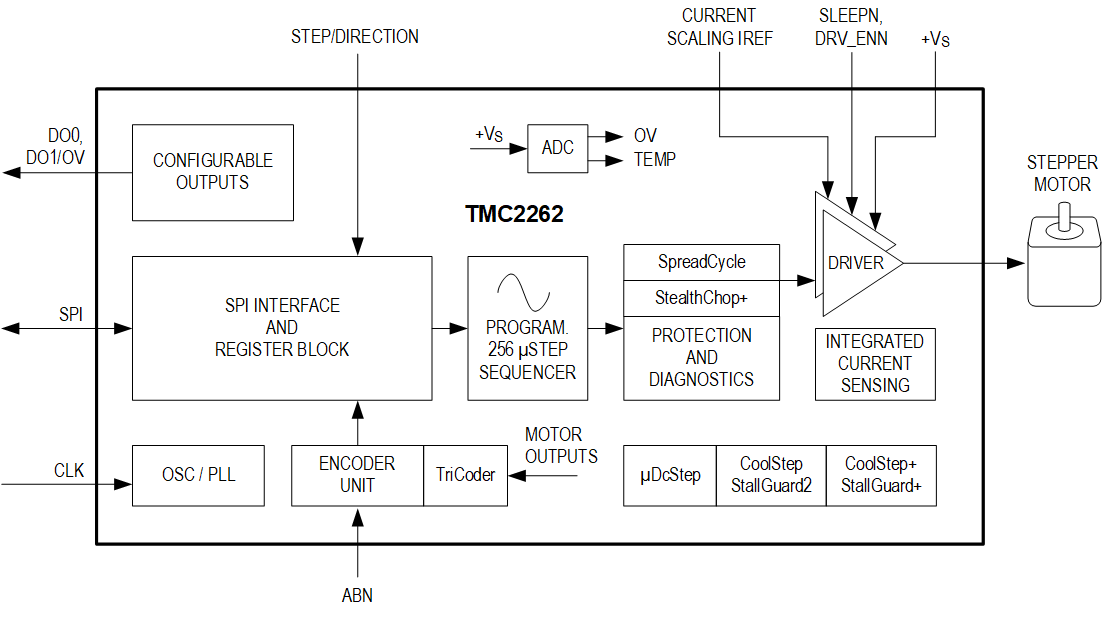

系统框图

二、双斩波算法体系:StealthChop+、SpreadCycle

TMC2262搭载“StealthChop+(电压型静音斩波)与SpreadCycle(逐周期电流斩波)”两大斩波算法,支持基于转速阈值的全自动无缝切换,覆盖低速、中速、高速全工况,解决单一算法的性能短板。

1、StealthChop+电压型静音斩波

TMC2262搭载的StealthChop+静音算法是Trinamic新一代电压调制斩波技术,核心目标是低速乃至静止状态下的绝对静音运行,同时内置中速共振抑制能力。

与上一代 StealthChop2的单PI开环电压控制架构不同,StealthChop+的电流控制回路采用电流PI环+角度PI环双闭环并行工作的架构——电流环精确稳定线圈电流波形,角度环实时修正电流矢量与转子位置的相位偏差。两个环的PI参数(CUR_P / CUR_I、ANGLE_P / ANGLE_I)均可通过SPI单独编程,适配不同阻抗、不同电感的电机类型。其中角度PI环是StealthChop2完全不具有的能力,它专门用来抑制步进电机在中速段极易出现的共振振荡(通常出现在50Hz~150Hz全步频率附近)。

另一个关键升级是自动线圈电阻测量(R_COIL_AUTO)。StealthChop2依赖上电时的一次性电阻学习,长时间运行或温差大的场景下精度会漂移。TMC2262的R_COIL_AUTO改为在线实时测量,在低速/静止状态下持续采集实际阻值并补偿温漂,让电流控制在全温域内保持稳定。

配套功能:支持自由轮、被动刹车两种静止模式,可根据设备需求选择停机状态,兼顾能耗与制动效果。

2、SpreadCycle逐周期电流斩波

在转速超过设定阈值之后,TMC2262可自动切到SpreadCycle模式。这个模式是Trinamic的经典算法,主打高动态响应、强扭矩输出、宽负载适应性,适配高速运动、动态负载突变场景。斩波周期分四个阶段:

  • 导通(ON):H桥驱动电流上升,线圈储能;
  • 慢衰减(Slow Decay):保持同侧续流,线圈电流缓慢下降,电流连续性好;
  • 快衰减(Fast Decay):反向续流,电流快速泄放,对应负半周期需要快速建立反向电流的需求;
  • 二次慢衰减(Mixed Decay):衰减尾段平滑过渡,防止电流过零点出现"台阶"畸变。

每个周期内四个阶段的时序比例由芯片自动计算,不需要外部设定。核心好处在于:电流过零点平滑,高速下不会出现电流"断裂"导致的转矩抖动;EMC方面,混合衰减让开关频谱分散,比简单的快衰减方案更容易通工业EMC认证。

同时,输出斜率(SLOPE_CTRL)支持多档配置,可在EMC性能和开关损耗之间做调整:斜率低,EMC辐射小但开关损耗略高;斜率高,开关效率更好但需要更仔细的布局。

三、智能负载检测与能效套件:StallGuard+/2、CoolStep与µDcStep

针对工业设备负载多变、过载失步、能耗偏高的行业痛点,TMC2262集成三套联动功能,实现“感知-调节-防护”一体化。

1、双体系无传感器检测:TMC2262针对两种斩波模式搭配了专属负载检测算法,无需外接编码器或限位传感器,依靠电机反电动势判定负载与堵转状态。

  • StallGuard+适配StealthChop+静音模式,利用双闭环控制提供的精确电流和角度信息,可精准输出负载余量值,区分轻载、重载与临界堵转状态,支持最低约1RPM转速下的稳定负载检测,解决了传统StallGuard在低速下因反电动势不足导致的检测漂移和失准问题。
  • StallGuard2适配SpreadCycle高速模式,基于反电动势能量差计算机械负载,检测分辨率高,可用于高速无传感器回零与过载预警。

此外,TMC2262还新增了低速堵转检测(Low Velocity Stall Detection)子系统——它不依赖绝对阈值而通过监测SGP_RESULT的下降斜率来判定机械碰撞,配合可配置的连续全步计数器和滤波使能,在端位检测场景中显著降低误触发概率。

2、CoolStep+负载自适应节能技术

CoolStep在TMC2209/TMC2240等芯片上已经是成熟方案:基于StallGuard的实时负载值,当SG_RESULT高于SEMAX上阈值时自动降电流,低于SEMIN下阈值时恢复,通过SEUP/SEDN参数配置电流升降步长,最高节能75%。

TMC2262的CoolStep+在这个基础上进行了升级,改善了节能调节的分辨率和响应速度。结合ICS无损检测省掉的采样电阻功耗,最高可实现90%能耗降低,同时大幅削减电机与驱动芯片温升,特别适合长时间轻载、间歇工作的泵阀与输送设备。

3、µDcStep过载自适应降速技术:当电机遭遇突发过载、扭矩不足时,芯片不会直接触发堵转保护,而是自动降低运行转速,利用电机飞轮效应提升输出扭矩,规避失步故障,负载恢复后自动回升转速。该技术区别于传统DcStep面向中高速大负载,它专门解决低速工况负载波动失步问题,适配精密泵等场景,阈值可通过TUDCSTEP等寄存器灵活配置。

四、无损电流采样系统:ICS

TMC2262采用ADI专利的非耗散型无损电流采样架构(Integrated Current Sensing, ICS),利用内置功率MOSFET的导通电阻Rds(on) 作为采样载体,结合片内高精度ADC实时采集线圈电流。该架构的核心价值在于三重简化:

1、BOM 精简——完全取消外置功率采样电阻,这是中等功率以上应用中最显著的成本和空间节省。

2、能效提升——采样链路上不再有电阻的I²R损耗,同等驱动条件下系统整体功耗降低。

3、批量一致性——采样链路集中在芯片内部,避免了外置电阻精度漂移和PCB走线寄生参数带来的板间差异。

此外,系统集成可编程消隐时间以屏蔽MOS开关瞬间的尖峰噪声,支持多档电流量程配置以匹配不同功率等级电机。

五、接口体系与可编程配置能力

TMC2262兼顾传统设备兼容与数字化平台扩展,搭载多类接口,同时开放大量可编程参数,适配存量改造与新平台开发。

1、核心控制与通信接口方面:

  • STEP/DIR标准脉冲接口完全兼容通用步进驱动协议,方便直接替换传统驱动芯片,进行存量设备改造升级;
  • SPI串行接口支持最高8MHz通信速率与40bit标准数据帧,可读写全部寄存器,完成参数配置、状态回读、算法调参,同时支持多芯片菊花链级联,多轴系统可大幅节省主控IO资源;
  • ABN增量编码器接口可外接正交编码器实现闭环位置校验,实时对比指令位置与实际位置并检测丢步,补齐开环控制的精度短板,适配精密伺服类应用。

2、可编程扩展功能方面,芯片支持256标准微步,还可自定义正弦电流表,针对特殊电机优化电流波形以降低转矩纹波;内外时钟可选,斩波频率与输出斜率八档可调,一站式适配EMC、噪音、损耗等不同设计目标;整套速度阈值寄存器精细划分电阻测量、负载检测、算法切换的转速区间,实现工况精细化管理。

六、保护与诊断体系

工业场景对驱动芯片的可靠性与故障可追溯性要求严苛。TMC2262构建了硬件保护、实时诊断与可视化调试三层体系,覆盖异常防护、状态监控、现场调试全流程。

保护机制默认全开: 输出短路保护、逐周期过流保护、分级过热保护、VS/VCC_IO欠压锁定、电机开路检测五大基础保护。过热设多级预警和关断,结温超标先报警,极限高温直接关输出;短路或过流瞬间关断H桥,限制故障电流;欠压时锁定输出,防止电机失控。

实时诊断:SPI可以回读芯片结温、母线电压、两相线圈实时电阻、各算法运行状态、负载余量值等数据。两路可配置诊断引脚(DIAG0/DIAG1)可以分别映射到短路、过热、欠压、堵转检测等不同故障,直接触发主控中断,不用主控轮询寄存器。基于这些数据可以搭建设备健康管理,从被动维修转向主动运维。

最具工程价值的是RT-OCSI(Real-Time On-Chip Scope Interface)——芯片内置双通道DAC,可将任意内部信号(如线圈电流、PWM 波形、PI 调节器输出、StallGuard值等)转换为模拟电压从专用引脚输出,用普通示波器即可观察。大幅降低集成功能的调参难度,缩短调试时间。

七、结语

TMC2262作为ADI Trinamic面向中高压大功率步进电机推出的新一代智能驱动芯片,实现了硬件集成、算法创新、智能诊断、可靠性四大维度的全面升级。65V宽电压与4.25A大电流硬件规格突破了传统中小功率驱动的应用边界;StealthChop+与SpreadCycle双斩波架构解决了全转速域噪音与动态的矛盾;无损电流采样简化硬件设计并降低损耗;StallGuard、CoolStep、μDcStep组合智能功能,让步进驱动从单纯的功率开关升级为带感知、自调节的智能控制节点。

在工业自动化、医疗设备、高端智造等产业持续升级的背景下,TMC2262既适合存量设备的性能升级,也可以作为新平台的核心驱动方案,是大功率步进应用的优选一体化解决方案。
