新能源汽车的轻量化进程,正在让电池包褪下一层天然电磁“铁衣”。为了平衡能量密度和整车减重,越来越多的高压电池包壳体开始从全钢或全铝结构,转向钢铝混合、高强度SMC(片状模塑料)复合材料甚至碳纤维增强塑料等多材料组合方案。这种结构演进在带来重量和成本收益的同时,也产生了一个副作用:电池包原本天然的电磁屏蔽能力,正在被削弱。
一个由金属构成的封闭壳体,近似于法拉第笼,能够在相当程度上阻隔外部辐射干扰,并约束内部电磁噪声外溢。但当壳体成为多种材料的拼接体——尤其当非金属复合材料大面积介入后,这个“笼子”的完整性便不再牢固。对于身处电池包内部的BMS(电池管理系统)而言,这意味着它所处的电磁环境正在变得更加严苛、更加难以预测。

一、电磁环境恶化下,汽车BMS开关器件困境
BMS作为电池系统的“大脑”,内部有大量用于高压采样的开关阵列,以及负责绝缘检测、预充、均衡等功能的切换器件。这些开关元件如同BMS状态感知的“神经末梢”——当“神经信号”在电磁噪声中迷失,系统对电芯电压、绝缘阻值等关键参数的判断就可能发生偏移。在800V及以上高压平台加速成为新能源汽车行业主流、并进入规模化普及阶段的当下,这些开关器件的可靠性直接关系到整车的电气安全。
传统方案中,这些开关位置主要由机械继电器和光耦继电器承担。机械继电器依靠线圈磁场吸合衔铁驱动触点接触,存在触点磨损、动作寿命有限、响应速度慢、易产生电弧等先天不足,且难以适应新能源汽车电池包对小型化的要求。光耦继电器以光耦合技术替代机械触点,在体积和速度上有所改善,但在高压高温条件下漏电流偏大,会影响绝缘阻抗的测量精度;同时,光耦的LED光衰效应也为其长期可靠性带来了不确定性。
更关键的是,当电池包的“铁衣”不再完整,两类器件在汽车复杂电磁干扰下需承受超设计预期的内外电磁干扰,引发误触发、状态抖动、采样误差增大等故障,成为BMS功能安全的潜在隐患。传统方案的EMC缺陷迫使工程师需要花费大量精力进行板级补救,而问题的根源却更多在于器件本身——这也正是固态继电器被行业寄予厚望的原因所在:以半导体开关替代物理触点或光耦,提升响应速度、工作寿命与可靠性。
二、NSI7117:以系统级EMC为核心的固态解决方案
纳芯微推出的新一代NSI7117系列固态继电器,正是沿着这一技术思路给出的一个集成式应对方案。

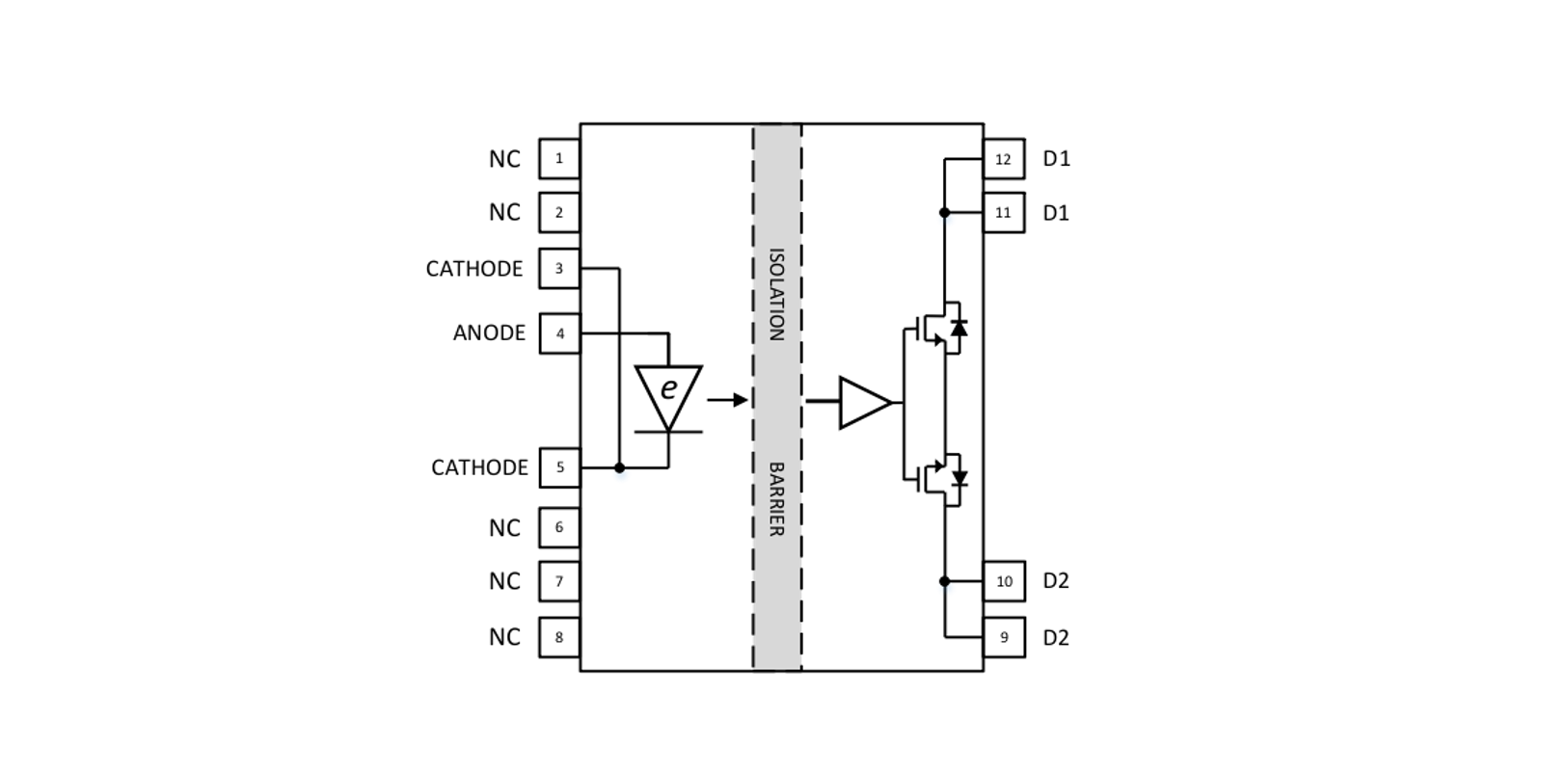

从架构上看,NSI7117采用纳芯微成熟的电容隔离技术,集成两颗1700V耐压的SiC MOSFET,使得器件本身就具备了出色的抗雪崩能力和瞬态过压承受能力。在面对高压母线上不时出现的浪涌尖峰时,开关自身不会轻易进入失控状态——这是确保开关在异常工况下可靠关断的重要硬件基础。

如果借用“攻守”的比喻,那么NSI7117在EMC层面的设计,可以被划分为“守”与“攻”两条线。
“守”解决的是“器件会不会被环境干扰到无法正常工作”的问题。在多材料电池壳体的弱屏蔽环境下,外部电磁干扰更容易穿透壳体,通过线束耦合进入BMS开关端口。NSI7117的验证数据表明:在大电流注入测试(BCI,ISO 11452-4)的整个测试频段内,即使注入电流达到200mA,器件仍保持Class A等级,无任何功能偏离;辐射抗扰测试(RI,ISO 11452-2)同样达到Class A;模拟手持发射机近场骚扰测试(PTI,ISO 11452-9)性能等级达到Class 2(标准允许测试中暂时的性能下降)。这三组数据放在一起,为设计者提供了明确的参考——即使在屏蔽效能较弱的SMC壳体或碳纤维壳体各向异性屏蔽的场景下,开关的逻辑状态仍能保持稳定可靠。
“攻”解决的则是“器件自身会不会变成干扰源”的问题。高压开关在几十kHz甚至更高频率下通断时,本身就是一个潜在的辐射和传导发射源。如果开关行为带来的噪声耦合进采样链路或通信总线,整个BMS的测量底噪就会抬升,轻则影响绝缘检测精度,重则触发系统保护。NSI7117在这方面的抑制能力通过一系列测试给出了量化表达:静电放电抗扰(ESD,ISO 10605)在下电模式下通过±8kV测试;电快速瞬变脉冲群(EFT,IEC 61000-4-4)达到Class 4等级;在CISPR 25标准下,传导与辐射发射最高达到Class 5水平。这意味着更低的自身发射特性,BMS在做系统级EMC验证时,由该开关引入的噪声分量将显著降低——原本可能需要依靠外加磁珠、共模电感乃至局部屏蔽罩才能压制的频段,如今从源头上便从容许多。
此外,NSI7117在高压高温下的漏电流控制能力尤为突出:在1000V偏置电压、125℃的极端工况下,漏电流可控制在1μA以内,显著优于传统方案。这为电池包绝缘检测提供了干净的测量基准,能有效避免因器件漏电流导致的绝缘状态误判。
核心电气规格
| 推荐最小输入电流 | 7mA |
| 输入正向/反向电压 | 2V/6.5V(Max) |
| 输出击穿电压 | >1700V |
| 导通电阻(Ron) | 72Ω(25℃);<250Ω(125℃,10mA) |
| 最大负载电流 | 50mA |
| 漏电流 | <1μA(1000V,125℃) |
| 开通/关断时间 | <1ms |
| 瞬态隔离电压 | 5000Vrms |
| 工作隔离电压 | 1000Vrms |
| 爬电距离 | 初级/次级间≥8mm;开关端子间≥5.91mm |
| 工作温度 | -40℃~125℃ |
| 封装 | SOW12 |
三、工程价值与产业意义
如果单看一颗固态继电器,它所做的无非是替代一对触点或一个光耦通道;但把它放进BMS的完整开发链条里,就会发现,EMC性能的差异会在后端被逐级放大。
前文已提及,在传统设计中,为应对器件本身的EMC短板,工程师需花费大量额外精力——在信号链路中预留滤波网络、在PCB布局阶段反复优化走线和地层,在系统级EMC测试不通过时紧急追加整改措施——这些过程消耗的开发时间、测试费用和项目风险,通常远超一颗器件的采购成本。NSI7117依托自身“攻守兼备”的EMC特性,从器件端口就把噪声抑制到极低水平,相当于是将EMC的博弈压力前置消化在了芯片内部,而不是转嫁给BMS系统的板级设计和后期整改。这对缩短开发周期、降低测试返工率的意义,是实打实的工程价值。
另一个不应忽略的维度是供应链和设计兼容性。NSI7117采用兼容市场上主流光耦继电器的SOW12封装,这意味着从旧方案向固态方案迁移时,无需大改PCB布局,改版风险降低。同时,全国产化的供应链体系,在当前全球芯片供应仍有局部波动的背景下,为厂商提供了一重额外的供货安全缓冲。车规级版本满足AEC-Q100 Grade1标准,-40℃至125℃的宽温工作范围,也使得该器件无论在极寒充电场景还是高温满功率运行状态下,都不会成为系统设计的薄弱环节。
从更大的产业视角来看,NSI7117身上折射出的,是整个固态继电器竞争维度的一次方向性转变——不再仅仅比拼单纯的耐压、阻值和速度,而是升级为以系统级EMC为核心的综合性能比拼。这一趋势不仅适用于新能源汽车BMS,在储能系统电池簇管理、光伏高压旁路、直流快充功率分配以及工业高压隔离控制等领域,开关器件同样面临着复杂电磁环境与高可靠性要求的双重考验。当壳体屏蔽特性不再是确定量、当系统密度持续提升、当功能安全要求日趋严格,以系统级EMC为锚点进行开关器件设计的方法论,正成为更广泛的行业共识。
四、局限与边界
需要注意的是,任何技术方案都有其适用边界。在解析NSI7117价值的同时,也应正视固态继电器品类的通用局限,以及NSI7117在多大程度上回应了这些挑战。
固态继电器基于半导体开关的固有特性,在导通状态下存在一定的通态压降,会带来额外功耗与发热,在持续大电流场景下需要关注散热设计;在关断状态下,微安级的漏电流始终存在,需要如NSI7117这般将其控制在极低水平,同时在系统层面进行校准;此外,在采购成本方面,固态方案通常高于同等规格的机电继电器,但从使用寿命和维护成本来看,全寿命周期的综合成本可能更具优势。
就NSI7117而言,其集成的SiC MOSFET基于宽禁带材料,导通电阻在整个使用寿命期间保持稳定,有助于控制长期发热。50mA的负载电流设计,使其最佳应用场景聚焦于高压采样、绝缘检测等小电流高电压的开关场合,而非需要承载数安培冲击电流的预充继电器位置。在这些目标场景下,其1700V耐压、1μA漏电流、系统级EMC优化等特性能够得到最大化发挥,而成本增量在BMS整体BoM中占比极小。NSI7117解决的核心问题是“开关器件在汽车BMS中的EMC可靠性”——它不是一颗无限制优于所有竞品的“万能开关”,而是一颗在特定维度上做到了系统级优化的针对性方案。
五、结语
纳芯微用NSI7117给出的,是一份以EMC为纵深的技术答卷。它并非简单地在现有技术基础上进行参数提升,而是从汽车BMS系统的实际应用场景出发,进行了全方位的系统性优化。未来的高压开关,不仅要会“通”和“断”,更要懂得在一个充满电磁喧嚣的世界里,为系统提供稳定可靠的安全保障。如需了解更多有关NSI7117的信息或申请样品,可联系官方授权代理商:sales@chiplinkstech.com;联系电话:陈工,13924675549(微信同号);微信公众号:智联微-电机控制芯片,提供选型服务与技术支持。
