大电流+高调光品质双轮驱动：国产高端LED恒流驱动控制器

在LED照明、激光驱动和工业功率光源领域，驱动芯片是决定系统效率、调光精度和可靠性的核心器件。随着专业照明、显示与激光产业的快速升级，下游应用对LED驱动电源的要求早已不再局限于“点亮”，而是向着大电流密度、高画质调光、高可靠性、小型化高效化四大方向持续演进。舞台灯光、工程投影、工业激光驱动、高端商业照明等场景，既需要单路数十安的大电流输出能力，又要求低灰度下无抖动、无频闪的细腻调光表现，同时还要应对复杂环境下的各类异常工况。

传统异步整流驱动方案受限于二极管导通损耗，大电流下效率与发热难以兼顾；通用型同步控制器则普遍存在调光线性度差、保护机制不全等痛点。在此背景下，SS8103同步降压LED恒流控制器，以大电流同步整流架构、专业级调光算法与全链路保护体系，精准命中中低压大功率高端照明的核心需求，为高端LED驱动市场提供了兼具性能与成本优势的国产优秀选择。

一、产品定位与核心架构

SS8103是一款高效率降压型同步半桥DC恒流驱动控制器芯片，通过外部MOSFET实现同步整流转换，最大输出电流能力20A。区别于通用照明类的低成本异步方案，SS8103重点聚焦对调光画质、转换效率、系统可靠性有较高要求的场景，覆盖舞台灯光、投影仪、激光驱动、工业照明等多个领域，是国产LED驱动芯片中少有的兼具大电流能力与专业调光性能的产品。

从核心架构来看，SS8103采用恒定关断时间（Constant Off-Time, COT）迟滞控制模式。其核心工作原理是：当电感电流达到设定的峰值限流值时，高边功率管关断，恒定关断时间计时器被触发；关断计时完成后，高边功率管重新导通，开启新的电感充电周期。这种架构带来几个显著优势：

• 简化设计：无需环路补偿，简化外围设计，减少BOM成本和设计调试周期；
• 快速响应：对输入电压波动和负载变化响应迅速，输出电流稳定；
• EMI友好：开关频率随工况自然展频，无需额外抖频电路即可降低电磁干扰，简化EMI设计难度。

灵活性是SS8103的另一特点，它支持同步整流和异步整流两种电路拓扑，客户可根据效率要求和成本预算灵活选择。同步模式下，低边采用MOSFET续流，转换效率更高；异步模式下，低边替换为肖特基二极管，成本更低，适合对效率要求适中的应用。

此外，为适配不同的系统调光接口，芯片提供两个硬件版本：SS8103T为模拟调光版本，SS8103D为数字调光版本，开发者可根据主控输出的信号类型灵活选型。

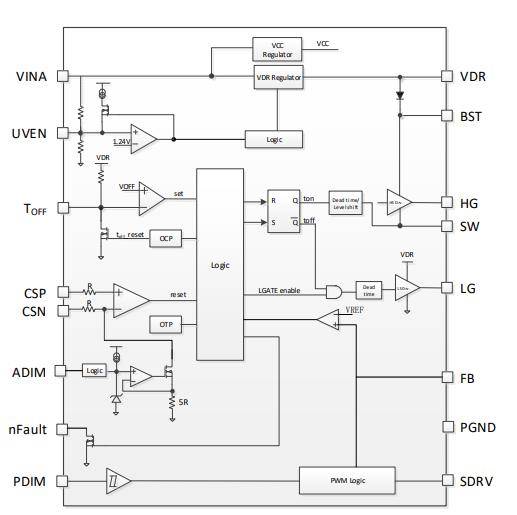

内部框图

二、核心性能深度解析

1、功率能力：大电流低损耗，适配高密度电源

SS8103的输入电压覆盖8V~40V（推荐工作7V~40V），适配12V、24V、36V等主流工业与低压供电系统；通过搭配不同规格的外置功率MOS管，输出电流可达20A，单芯片即可满足多并联LED、大功率激光管等重载需求，减少多芯片并联带来的均流难题和PCB面积浪费。

为了降低大电流下的采样损耗，SS8103将默认电流采样阈值设置为典型100mV，远低于同类型产品普遍的200~250mV水平。简单来说，输出相同电流时，采样电阻的阻值可以更小，电阻上的发热与功率损耗降低，既提升了整机效率，也减少了采样电阻的成本与体积。同时芯片自身工作电流典型值仅1mA，低功耗。

2、调光系统：多模式深度调光，最高100K:1分辨率

调光性能是LED/激光驱动芯片的核心竞争力指标，SS8103构建了一套覆盖粗调到精调的多维度调光体系：

• PDIM高分辨率调光：通过PDIM引脚输入PWM信号，配合SDRV引脚直接驱动外部并联MOSFET，实现高速深度调光，最高调光分辨率100k:1，刷新率支持300kHz以上；
• ADIM数字调光：内置D/A转换，256:1分辨率，支持PWM信号直接控制峰值电流（SS8103D）；
• IADJ模拟调光：0.2~1.2V线性电压控制，调光精度仅取决于外部模拟信号精度（SS8103T）；
• 混合调光：PDIM与ADIM可交叉组合，实现数模混合调光。

低灰度表现是SS8103的一大差异化亮点。芯片针对低灰度调光特性做了系统级算法优化，通过并联MOSFET快速泄放负载能量，实现低灰阶下电流无抖动、无频闪，LED调光线性度优异，契合舞台照明、影视灯光等对调光质感要求极高的场景。

3、全链路保护：覆盖异常工况，提升系统可靠性

工业与专业场景对可靠性要求严苛，SS8103搭建了完整的保护体系，覆盖从输入到输出、从芯片到外围的全链路异常场景。

除了常规的输入欠压锁定、逐周期过流保护、输出短路保护、过热保护之外，SS8103特别增加了两项实用保护：

• 采样电阻短路/开路保护：采样电阻是恒流系统的核心，一旦失效会导致输出电流失控烧毁负载。SS8103可实时检测采样电阻状态，异常时立即关断输出，避免烧灯、烧芯片的恶性事故。
• 可编程输出过压保护（OVP）：负载开路时主动关断输出，而非任由电压攀升，同时配备nFAULT故障输出引脚，可向主控芯片上报异常状态，便于系统级诊断与保护。

4、开关频率与散热设计

SS8103的开关频率可通过外围器件灵活配置，范围覆盖800kHz~1.2MHz，支持工程师在效率与电源体积之间做最优权衡：更高频率可搭配更小的电感电容，缩小电源体积；更低频率则可降低开关损耗，提升转换效率。

封装采用eTSSOP-16底部散热设计，裸露焊盘可直接连接大面积地平面散热，保证芯片在大电流、高环境温度下仍能稳定工作，适配工业级宽温场景。

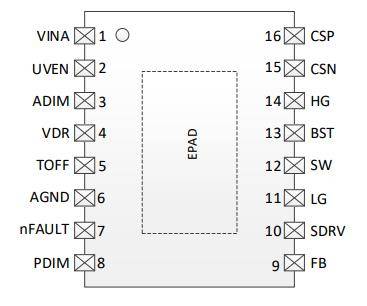

引脚封装视图

三、竞品对照

在40V以内、大电流输出、对调光画质有高要求的细分市场中，SS8103具备差异化优势。

四、应用场景

基于SS8103的性能特性，以下是其核心应用场景：

• 舞台照明：舞台聚光灯、PAR灯、追光灯等设备对调光深度与线性度要求较高。SS8103的超高调光分辨率和低灰度无闪烁特性，完美契合上述照明设备的调光需求。20A大电流输出可驱动高功率LED模组，同步整流保证高效率持续工作。
• 激光驱动：半导体激光器（LD）对驱动电流的精度和稳定性要求极其苛刻——过大的瞬态电流会直接损坏激光器。SS8103的高边峰值电流采样机制在输入端即可精确限制最大工作电流，配合多重保护，最大限度保障激光器安全。
• 投影仪光源驱动：投影仪LED光源或激光荧光轮需要大电流精确驱动。SS8103的高边采样精确限流能力可有效保护昂贵的光源器件，高频工作支持快速亮度切换，满足投影显示的动态调光需求。
• 工业照明：工厂高棚灯、隧道灯、防爆灯等工业照明场景需要高可靠性、高效率的驱动方案。SS8103的完善的保护机制确保在恶劣工业环境中长期稳定运行。
• 汽车照明：SS8103满足汽车前照灯（LED/激光大灯）、工作灯等需要宽电压输入、高可靠性和高效率的需求。

五、总结

SS8103是一款定位于大电流、高精度、深度调光的40V同步整流降压恒流驱动控制器。它以COT免补偿架构为基石，凭借20A的最大输出电流、100k:1的超高调光分辨率、同步/异步双模可选的灵活性，以及完善的保护机制，在大电流LED驱动和激光驱动领域展现出强大的竞争力。

与市面主流竞品相比，SS8103在调光深度、带载能力和保护完善度上具有明显差异化优势，同时保持了简洁的外围设计和较低的系统成本。无论是舞台照明的高品质调光需求、投影仪的动态光源驱动、工业照明的可靠性要求，还是激光驱动的精密限流需求，SS8103都能提供有力的支持。

如需了解更多有关SS8103的信息或申请样品，可联系：sales@chiplinkstech.com；陈工，13924675549。
