TMC5240：静音精准与高效控制的完美融合

从工业自动化产线的精密联动，到医疗设备的平稳运行，抑或是3D打印机的细腻成型，到智能办公设备的静音作业，步进电机的需求已从“基础驱动”升级为“静音、精准、高效、智能”的综合体验诉求。Trinamic（现隶属ADI）推出的TMC5240智能高性能步进电机控制器与驱动器IC，以全集成设计、行业领先的静音技术及精准运动控制能力，为多领域高端应用提供一站式驱动解决方案，助力工程师攻克复杂场景挑战，打造更具竞争力的终端产品。

一、产品概述

TMC5240是一款智能高性能步进电机控制器和集成Eight-Point™八点加减速规划的运动控制芯片，具有串行通信接口(SPI, UART)和全面的诊断保护能力。采用了行业先进的步进电机驱动技术——基于256微步细分内置分度器和完全集成的36V、2.1A（IRMS）、峰值3.0A H桥（单H桥的峰值电流为IMAX=5.0A，超5A触发过流保护）以及非耗散集成电流传感器 (ICS)。内置独家技术确保全转速范围静音运行，同时兼顾最高效率和最佳电机转矩，静音模式到高速度模式的切换无抖动。其核心使命是为工程师提供一个兼具高性能、低功耗与卓越静音效果的完整驱动方案，显著简化系统设计。

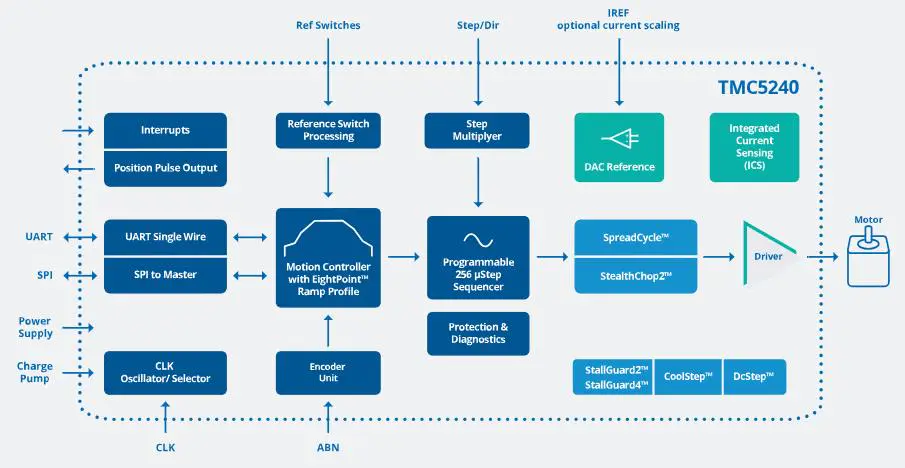

简化框图

二、核心技术解析

1.静音运行：全转速范围无噪平稳

StealthChop2™静音斩波模式：基于电压模式PWM的自适应驱动技术，无需手动配置，开机后通过两步自动学习（AT#1待机校准、AT#2中等速度运动校准）优化电机参数，实现静止及低速运行时噪音趋近于无（仅轴承本身噪音）。通过动态调节PWM频率（23.4~58.5kHz 四档可选），平衡电流纹波与开关损耗，完美适配医疗设备、办公场景等对噪音敏感的环境。

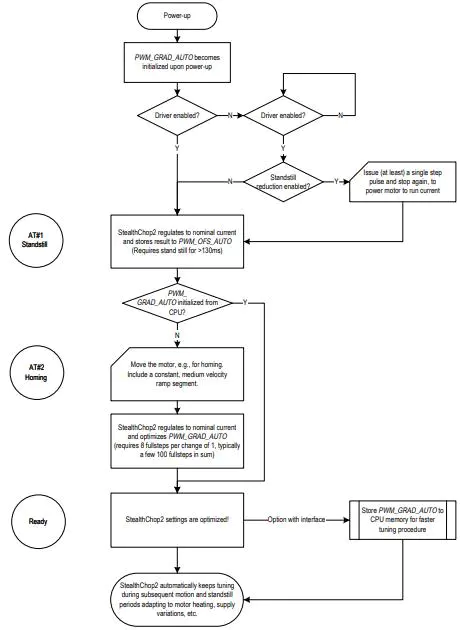

StealthChop2™自动调优程序

SpreadCycle™高速防抖动：针对高速运行场景优化的高精度斩波算法，通过精准控制电机电流关断时序，抑制高速运转时的电磁振动与共振。支持16~30kHz斩波频率，确保电机从低速到高速切换无抖动，兼顾运行平稳性与控制精度，降低了噪音污染，可提升3D打印、纺织机械等设备的作业质量。

2.智能可靠：负载自适应与防失步保障

StallGuard2/4™无传感负载检测技术：无需额外编码器或限位开关，通过监测电机线圈电流变化，实时输出负载值SG_RESULT，值越高表示负载越低（负载角越小），值越低表示负载越高，当负载角接近90°（电机最节能点）时，SG_RESULT达到临界阈值。StallGuard2适配SpreadCycle，StallGuard4适配StealthChop2，实现传感器less归位、堵转检测等功能，每全步周期更新测量值，响应及时，既节省BOM成本与PCB空间，又提升系统可靠性。

DcStep™防失步模式：允许电机在接近负载限制和速度限制下工作而不丢步，当电机达到堵转负载时，自动降低运行速度以增加力矩，确保稳定运行。需配合VDCMIN最低速度阈值配置，低于该阈值自动切换至常规微步模式，避免低速失步。

3.智能能效管理：高效节能

CoolStep™（负载自适应电流控制）技术：基于StallGuard2/4™的精准负载测量技术，通过实时监测电机负载情况，比较StallGuard2/4™测量值与预设的阈值，自动调整电机电流以达到最佳能效——当检测电机负载增加时，自动提升电机电流以应对高负载；当检测电机负载减少时，自动减少电流以降低功耗和发热，确保电机在负载变化时始终保持高效运行，最高可节省75%的能耗。这一特性不仅延长电池供电设备（如便携医疗仪器）的续航时间，还能降低电机与驱动器温升，延长设备使用寿命，适配长时间连续运行的工业场景。

三、全面集成的系统解决方案

TMC5240在单芯片上集成了步进电机控制器、驱动器和功率MOSFET（两个完全整合的36V、3.0A最大值全桥电路），提供了一个高集成的系统解决方案。

1.精准运动控制

集成业内先进的步进电机驱动技术，支持高达1/256微步的分辨率，实现0.007°的基本距角精度，使其能够满足严苛的精密定位需求。与Trinamic上一代中高端驱动芯片（如TMC5130、TMC5160）的六点斜坡控制技术（SixPoint™）——“两段加减速+两段速度阈值”的线性斜坡规划相比，TMC5240集成的Eight-Point™运动控制技术，核心是“三段加减速+三段速度阈值+jerk优化”，在六点架构基础上新增控制维度，实现了运动过程的极致平滑。在实际应用中，能进一步减少机械冲击，延长设备使用寿命；改善运动轨迹，提升加工质量；优化动态性能，提高生产效率。

2.高效电流检测与灵活接口配置

采用非耗散集成电流感应技术（ICS），无需外部检流电阻，精确检测电机电流，节省PCB空间、降低系统成本，并提高电流检测精度和能效，电流regulation精度达±5%。控制接口方面，除SPI和UART外，内置ABN增量编码器接口（支持32位计数器）和两路参考开关输入，可实现位置闭环控制与精准归位。

3.全面的保护与诊断机制

同时，芯片集成了全面的诊断和保护功能进一步增强了系统的可靠性。其涵盖过流、短路、热关断、欠压锁定、过压保护等多重机制，新增过压保护引脚应对外部母线过压风险；同时支持驱动器温度、电机温度及外部模拟量监测，实时反馈系统状态，便于预测性维护，保障设备安全稳定运行。

四、应用领域

TMC5240的卓越性能使其在多个行业领域展现出巨大潜力：

工业自动化与纺织机械：在纺织机、缝纫机、针织机以及工厂自动化设备中，TMC5240的无传感器负载检测（StallGuard2/4™）功能有助于优化生产流程，-40℃~125℃的宽工作结温，能够适应复杂的工业环境，而其低噪音和低振动特性则改善了工作环境；

3D打印与办公自动化：对于3D打印机、ID打印机及办公自动化设备（如打印机、POS机等），TMC5240的高微步分辨率和静音运行、抑制共振抖动等特性能显著改善设备使用体验，低功耗和小尺寸封装设计，使其能适应消费级电子产品轻量化、便携式发展趋势；

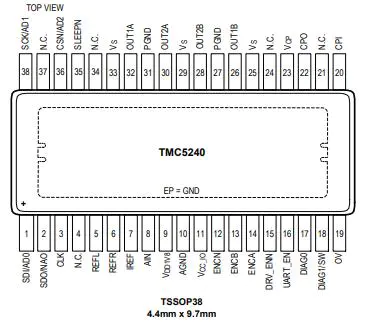

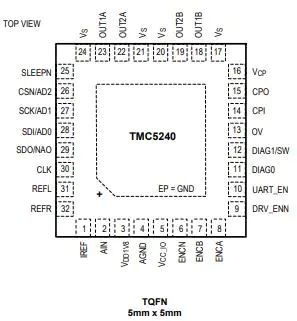

封装图

医疗设备与精密仪器：在医疗应用、实验室自动化及液体处理系统中，TMC5240的静音特性能给患者和研究人员提供安静的环境，高精度控制和丰富的诊断功能（如电机相位温度估算和芯片温度测量）确保了设备的可靠性和安全性；

其他多样化应用：该芯片还可广泛应用与泵和阀门控制、安防监控（CCTV）云台、天线定位系统以及定目镜等需要精密运动控制的场合。

五、开发支持与生态系统

为帮助客户更快上手芯片，加速产品开发，Trinamic为TMC5240提供了完善的开发工具链：

• 评估套件：提供完整的评估套机——TMC5240-EVAL-KIT，包含MCU板（Landungsbruecke）、桥接板（Eselsbruecke）和TMC5240-EVAL驱动板，该套件支持快速启动，可在几分钟内让电机运转，同时提供对所有寄存器和完整诊断功能的访问；
• 分线板：对于快速原型制作，TMC5240-BOB分线板提供了更简洁的评估选项；
• 软件开发环境：免费的TMCL-IDE图形化软件工具支持快速参数设置、实时行为监控（以图形化方式可视化）以及数据记录和存储，所有配置都可以轻松导出至用户的固件项目。

六、结语

TMC5240不仅是一款步进电机控制器与驱动器 IC，更是面向高端精密运动控制的“综合解决方案”。其高度集成的设计简化了系统架构，卓越的静音技术与精准控制提升了终端产品体验，全面的保护与诊断功能保障了系统可靠性。无论您是在设计工业机器人、精密医疗设备，还是消费级3D打印机、自动化电子设备，TMC5240都能为您提供安静、精准、可靠的动力控制核心。

如需了解更多有关TMC5240相关信息或申请样品，可联系：sales@chiplinkstech.com，微信公众号：智联微-电机控制芯片，提供选型服务和技术支持，期待与您的携手合作。
