TRINAMIC代理商 步进电机驱动 驱动IC 深圳市智联微电子有限公司在现代工业自动化和消费电子领域，步进电机作为精确定位和运动控制的关键执行元件，其性能要求日益提高。传统步进电机驱动器面临着噪音大、振动强、能效低和集成度不高等痛点。特别是在办公设备、医疗仪器和智能家居等靠近人体的应用场景中，静音运行已成为不可或缺的关键需求。而Trinamic公司的TMC5130步进电机控制器/驱动IC，凭借高集成设计和卓越性能成为行业理想解决方案。

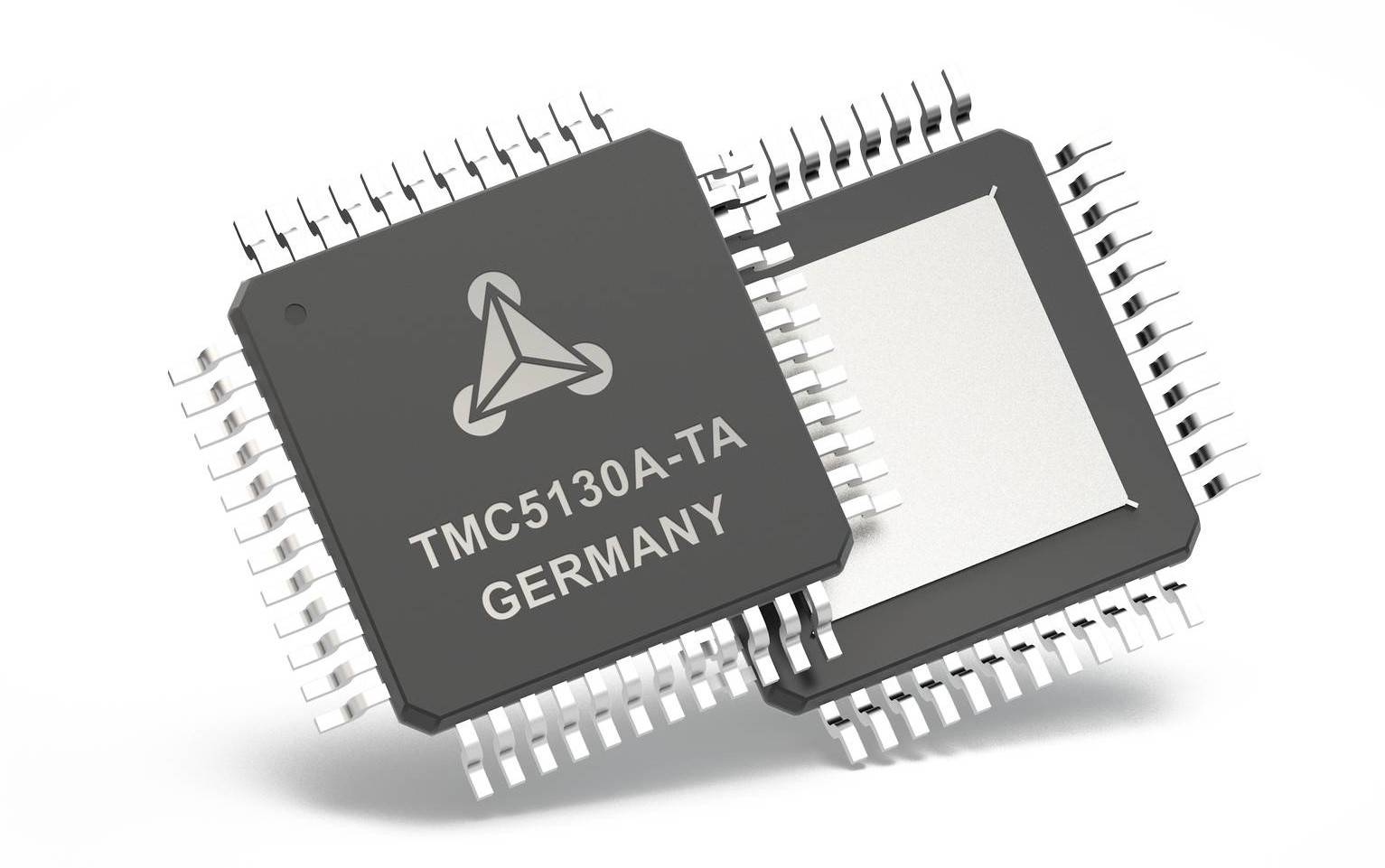

TMC5130作为一款高度集成的高性能步进电机控制器和驱动IC，完美结合了运动控制器和驱动器功能。该IC集成了SixPoint™斜坡控制器，微步进分度器，StallGuard2™（无传感器失速检测技术）以及SpreadCycle™（高精度斩波算法）用于驱动双极步进电机。输出驱动器块由低RDSon N通道功率MOSFET组成，配置为全H桥以驱动电机绕组。TMC5130的每个输出端都能驱动高达2.5A的电流（采用适当的散热片），设计电源电压为4.75…46V。其最高256微步/整步的分辨率能够实现极其平滑的运动控制，而紧凑的TQFP-48封装（本体仅7mm×7mm）使其适合空间受限的应用场景。
| 特性 | |
| 线圈电流高达2A（峰值2.5A）的2相步进电机 | 编码器接口和2x反射开关输入 |
| 电压范围为4.75至46VDC | 最高分辨率256微步/全步 |
| 带sixPoint™斜坡的运动控制器 | StealthChop™可实现极其安静的操作和平滑的运动 |
| 具有微步插补功能的步进/旋转接口MicroPlyer™ | 结构紧凑，尺寸为7x7mm2 |
| SPI和单线UART | |

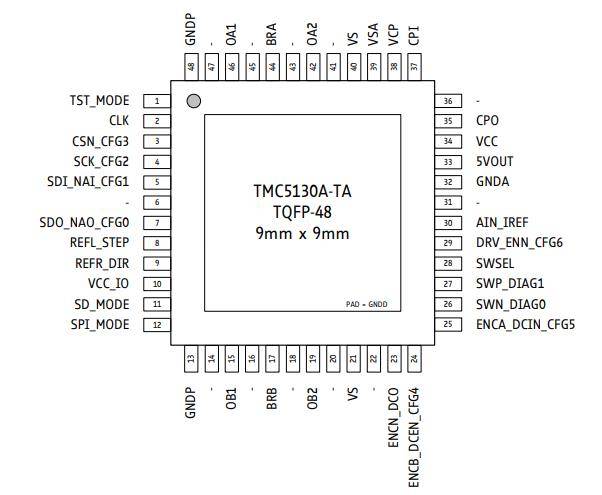

TMC5130封装图（带引脚9mm×9mm）
一、技术亮点和核心功能：
TMC5130 凭借多项专属核心技术，在静音、平稳、能效、可靠性四大维度实现突破，具体技术特性与优势如下：
- StealthChopTM静音控制：该技术是一种低速静音驱动模式，能够在转速低于300RPM时实现近乎无声的运行（噪音水平低于人耳可察觉阈值）。通过优化电机的斩波策略和驱动波形，减少电机的噪音和振动，提供几乎无声的电机操作，同时保持电机的平稳运行。无论是办公室环境中的打印机，还是卧室中的智能家居设备，TMC5130都能确保设备运行不会对周围环境造成噪音干扰。
- SpreadCycleTM防抖动技术：高精度斩波算法，该技术使得步进电机在高速运行时能够保持平滑且稳定的运行状态，不会产生振动。SpreadCycleTM通过优化电机的控制算法和驱动策略，减少电机在高速运行时的振动和噪音。提高了系统的运行平稳性和精度，降低了噪音污染。有效抑制电机运行中的抖动与共振现象，确保电机在全转速范围内平稳运转，提升控制精度。
- MicroPlyerTM微步插值器：微步插值器能够在使用简单的STEP/DIR接口时，提高微步进的平滑度，实现完整平滑的256微步进。兼容传统脉冲控制方案，无需更换控制器即可升级设备运动平滑度，降低系统升级成本。
- SixPointTM斜坡控制器：六点斜坡控制器为运动曲线规划提供了极大的灵活性，用户可以精确控制加速度、减速度和最大速度等参数，优化运动轨迹，提高系统整体性能。适配复杂运动场景（如精密定位、往复运动），减少机械冲击，提升设备运行稳定性，例如在实验室自动化设备中，可实现样品传输的平稳加速与精准停靠。
- StallGuard2TM堵转检测：该技术允许步进电机在无需额外传感器的情况下实现堵转检测功能，通过监测电机电流和电压的变化，StallGuardTM能够推断出负载的大小，从而为后续的控制策略提供依据。简化了系统结构，降低了成本，同时提高了系统的可靠性和灵活性。
- CoolStepTM自适应电流控制：该技术依靠StallGuardTM负载值，实现无传感器电流随负载动态变化，自动调节电机的电流供给。当负载较小时，CoolStepTM会降低电机的电流供给，从而减少电机的发热和能耗。当负载增大时，电流供给会自动增加，以确保电机的正常运行。最高可节能75%，降低设备运行功耗和发热。
- DcStepTM防失步模式：该技术允许电机在接近其负载限制和速度限制下工作而不会丢步。当电机达到堵转负载时，DcStepTM会自动降低电机的运行速度，以增加电机的力矩，从而确保电机的稳定运行。通过在高负载情况下优化运动速度，该特性进一步提高了整个系统的效率。
二、全面的保护与诊断：
除了性能增强之外，TMC5130电机驱动IC还集成了完善的保护功能，包括短路检测、过流保护、过热保护、欠压保护、开路检测、被动制动与自由旋转模式选择。这些功能为系统安全运行提供了保障，以检测和防止输出短路、输出开路、过温和欠压情况，从而提高安全性和设备故障恢复，不仅增强了系统的可靠性，还延长了设备的使用寿命，降低了维护成本。
三、接口与通信
TMC5130提供丰富的接口选项，满足不同应用场景的需求。STEP/DIR接口带有微步插值功能，完全兼容传统的脉冲控制方式。SPI接口支持高级配置、实时监控和诊断，为用户提供深度的控制能力。单线UART接口进一步简化了通信连接。此外，芯片还提供编码器接口和2个参考开关输入，支持更高级的闭环控制应用。
四、应用领域
TMC5130凭借其高集成度和高性能适用于众多要求静音、高效、精确运动的场景：
| 应用领域 | 典型设备案例 | 核心适配优势 |
| 办公自动化 | 打印机、扫描仪、复印机 | 静音运行、节能、平稳纸张传输 |
| 工业自动化 | 3D 打印机、纺织机械、流水线机械臂 | 高速平稳、防抖动、长期运行可靠性 |
| 医疗设备 | 输液泵、呼吸机、诊断仪器（如超声探头） | 静音、高精度、低发热 |
| 安防监控 | CCTV 摄像机云台、智能门锁 | 精准定位、低功耗、堵转保护 |
| 金融设备 | ATM 机、现金循环模块、POS 终端 | 堵转检测、平稳运动、高可靠性 |
| 专业设备 | 液体处理设备、阀门控制、定日镜控制器 | 高精度、自定义运动曲线、环境适应性强 |
五、开发支持与生态系统
在开发支持与生态系统上，Trinamic为TMC5130提供了完整的开发支持ecosystem。TMC5130-EVAL-KIT评估套件包含MCU板、桥接板和驱动板，便于工程师快速进行产品评估。配套的图形化IDE支持实时数据监控、数据记录和图形化显示，极大简化了开发过程。同时，如我们一样的芯片代理商，也能给各位工程师提供详细全面的技术手册和技术支持，构建良好的开发支持和生态系统，进一步助力开发过程。
六、结语
TMC5130是一款高性能、适用面广、开发难度低的高水平步进电机控制器/驱动IC，其在集成度、静音技术和智能控制方面的创新为精密、低噪音、高效率应用提供了核心价值。无论是提升现有产品性能，还是开发创新应用，TMC5130都能为设计工程师提供强有力的技术支持。
如需了解更多有关Trinamic产品的技术细节和方案应用，欢迎与我们联系：深圳市智联微电子有限公司，sales@chiplinkstech.com，期待与您的携手合作。
附主要参数表
| Axes | 1 |
| Motor Supply | 4.75…46V |
| Microsteps | 1…256 |
| a/b/n incremental | Yes |
| Analog Hall | Yes |
| PWM | Yes |
| SPI | Yes |
| Step/Dir | Yes |
| UART | Yes |
| SixPoint™ | Yes |
| trapezoidal | Yes |
| microstep table | Yes |
| MicroPlyer™（微步插值器） | Yes |
| CoolStep™（电流节能控制） | Yes |
| passive braking（被动制动） | Yes |
| short detection（短路检测） | Yes |
| SpreadCycle™（高精度斩波算法） | Yes |
| Stall detection(失速检测) | Yes |
| StallGuard2™（无传感器失速检测和机械负载测量） | Yes |
| StealthChop™ | Yes |
| Phase Current, RMS | 1.4A |
| Package | eTQFP48 (7x7) |
| 产品状态 | 量产 |
