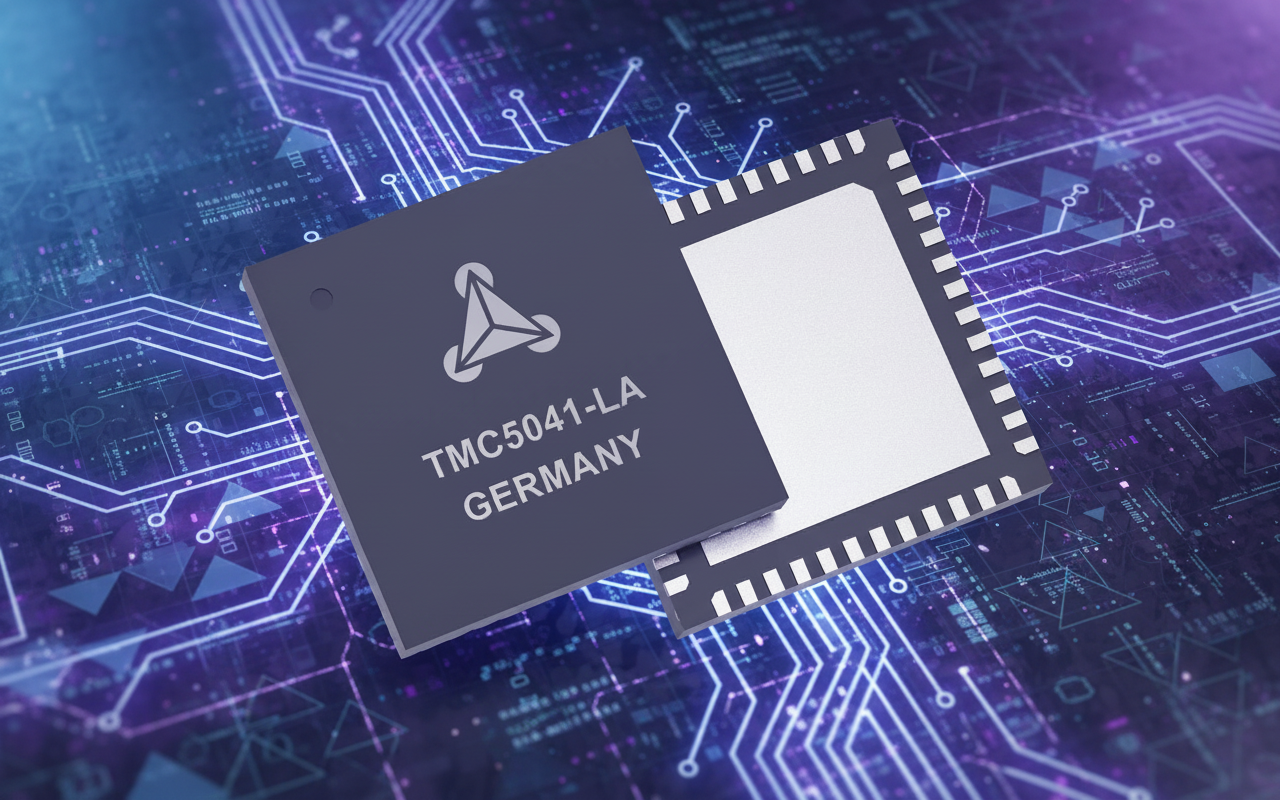

TMC5041：单芯片双轴步进电机驱控方案，赋能精密静音运动控制

在现代工业自动化、消费电子等领域，步进电机的多轴协同控制需求日益凸显——既要实现双轴独立的高精度定位，又需兼顾紧凑型设计与静音运行。德国Trinamic（现隶属于ADI）推出的TMC5041，以“驱控一体+双轴集成”为核心优势，巧妙地将双路运动控制器、预驱动器与功率MOSFET整合于7×7mm QFN48紧凑封装内，旨在通过单芯片实现双轴独立控制，为需要精密运动控制和超静音运行的应用提供高效、可靠的解决方案。

一、产品概述

TMC5041是一款具有串行通信接口的高集成双轴步进电机驱动与控制芯片，核心价值在于“高度集成+智能控制”：在一个芯片内集成了两个完整的步进电机控制通道，每个通道都包含独立的运动控制器、预驱动器和功率输出级（采用低RDSon的N沟道功率MOSFET构成全H桥）；每轴均配备独立的 SixPoint™斜坡发生器、电流调节器与斩波控制器，支持双轴同步或异步运动；同时通过SPI接口实现参数配置、实时诊断与运动控制，大幅简化系统设计，减少PCB面积与 BOM 成本。TMC5041非常适合多轴协同工作的紧凑型设备。

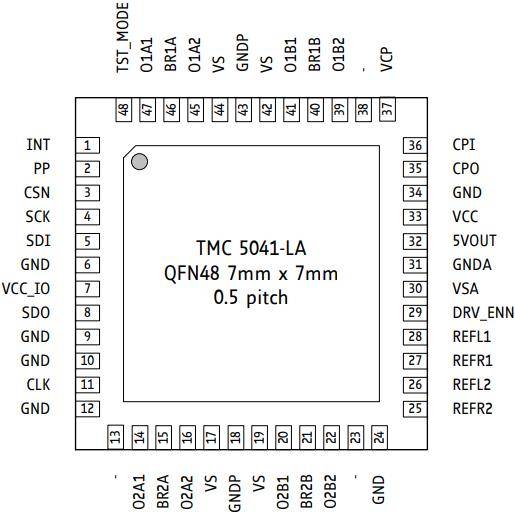

TMC5041引脚分配图

二、核心技术特性：

TMC5041搭载Trinamic多项独家技术，从“静音运行、动态性能、能效优化、负载保护”四大维度提升电机控制品质，所有功能均基于硬件实现，无软件依赖，响应速度达纳秒级。

StealthChop^TM静音控制：该技术是一种低速静音驱动模式，通过电压模式PWM斩波算法，实现电机在静止及低中速（<300RPM）下近乎无声（仅轴承机械噪音），减少电机的噪音和振动，保持电机平稳运行，适配对噪音敏感的办公、医疗等场景。

SpreadCycle^TM防抖动技术：高精度斩波算法，采用周期电流控制，通过“on→slow decay→fast decay→slow decay”四阶段斩波，自动优化快衰减时间，在高速（>300RPM）下抑制振动与共振，保证电机平稳运行，提高了电机运行平稳性和精度，且降低了噪音污染。

StallGuard2^TM堵转检测：该技术允许步进电机在无需额外传感器的情况下，通过监测电机反电动势计算负载值（SG_RESULT），实现堵转保护与传感器less归位，简化机械设计（无需限位开关）。简化了系统结构，降低了成本，同时提高了系统的可靠性和灵活性。

MicroPlyer^TM可编程微步表：内置 1024 点正弦波微步表，支持最高256微步/全步，可通过MSLUT寄存器自定义波形，优化低成本电机的微步平滑度（如减少齿槽力矩影响）。

SixPoint^TM斜坡控制器：六点斜坡控制器为运动曲线规划提供了极大的灵活性，支持“双加速+双减速”的六点运动曲线，适配复杂场景（如精密定位、往复运动），减少机械冲击，提升运行稳定性，实现平滑的启停和高速运动。

CoolStep^TM自适应电流控制：该技术依靠StallGuard^TM负载值，实现无传感器电流随负载动态变化，自动调节电机的电流供给。当负载较小时，CoolStep^TM会降低电机的电流供给，从而减少电机的发热和能耗。当负载增大时，电流供给会自动增加，以确保电机的正常运行。最高可节能75%，降低设备运行功耗和发热。

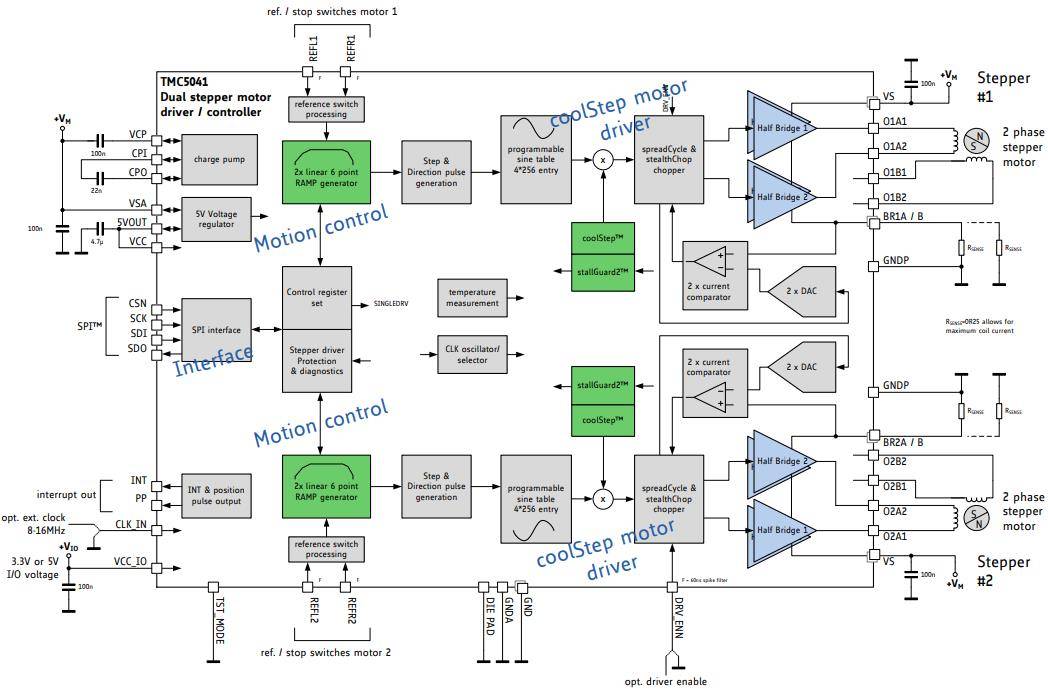

TMC5041框图

三、宽适配范围与全面保护功能

电气参数与接口特性

TMC5041的电气特性适配多场景电源与电机需求，同时提供灵活的控制接口：

全面保护与诊断功能

芯片集成了完善的保护功能，提供过流保护（OCP）、短路检测（SC）、开路负载检测（OLA/OLB）、欠压保护（UVLO）、过温保护（OTP）以及被动制动（Passive Braking）等功能，不仅增强了系统的可靠性，还延长了设备使用寿命，确保了芯片和电机系统在各种异常情况下的安全稳定运行。

四、典型应用场景

TMC5041的静音、高效、高集成度和双轴控制特性，使其适配众多领域：

五、开发与评估支持

Trinamic提供了完整的评估套件——TMC5041-EVAL-KIT，包含了基板、连接器板和TMC5041驱动板，支持单/双电机连接，可直接测试StealthChop™、CoolStep™等功能，预留示波器测试点（如电机电流、SG_RESULT）。配合免费的TMCL-IDE图形化软件工具，开发者可以快速上手，轻松配置参数、实时监控电机运动状态和数据，大幅缩短开发周期。Trinamic还提供丰富的技术文档，包括详细的数据手册、应用笔记等，为硬件设计和软件编程提供全面指导。

六、与Trinamic同类型产品对比

与集成单轴的运动控制和驱动IC相比

TMC5041与TMC5130相比，两者都作为具备串行接口的高性能步进电机驱动器和运动控制器，共享Trinamic先进的静音、防抖、能效和无传感器负载检测等核心技术，功能上都很强大，且在应用领域上也有一定程度重合。TMC5041具备双轴独立控制，能同时控制两个步进电机，采用QFN48封装（7×7mm），适用于多轴驱动控制领域。而TMC5130则侧重单轴高性能和高精度控制，采用TQFP48封装（7×7mm），适配更宽的工作电压范围（4.75V~46V DC），可以驱动功率更大的步进电机（持续电流1.4A，峰值2.5A）。您的产品是单轴控制，但追求机制的性能、精度和静音效果，例如高端办公自动化设备或精密的医疗实验室仪器设备，推荐使用TMC5130。而对于需要控制两个步进电机的场景，TMC5041的单芯片双轴独立控制设计能大大减少外部元件数量和PCB面积，降低系统复杂性和总体成本，而其高性能静音运行又能很好满足精度和无声的需求，是双轴步进驱控方案的理想选择。

与同类型多轴运动控制和驱动IC相比

七、结语

TMC5041是一款高性能、高集成度的双轴步进电机驱动控制芯片，以“单芯片双轴驱控”打破传统多轴系统的“多芯片堆叠”方案，极大简化系统设计，节省空间和成本。集成多个Trinamic核心技术，实现智能控制，无声运行等，提升终端产品品质，对于需要多轴、静音、高效且控制精密的步进电机应用，TMC5041是一个极具吸引力的解决方案。
