TMC2300步进驱动IC深度解析：从静音到节能，超小尺寸赋能物联网

在“万物互联”的智能物联网时代，便携电子设备、物联网终端及电池供电系统正加速渗透生活与工业场景，市场物联网设备对步进驱动方案的“低功耗长续航、小尺寸易集成、高性能智能化”三大核心诉求日益凸显。同时根据步进驱动行业市场分析报告指出，2024年中国步进驱动市场规模已达数十亿元人民币，且预计到2030年全球步进驱动市场容量将继续保持稳定增长。在电池供电物联网设备领域，市场上对低电压、高性能、小尺寸的步进驱动IC需求将上涨。而由Trinamic推出的TMC2300：静音不“耗电”，小巧有“力量”，为电池供电物联网设备提供理想运动控制解决方案。

一、产品概述

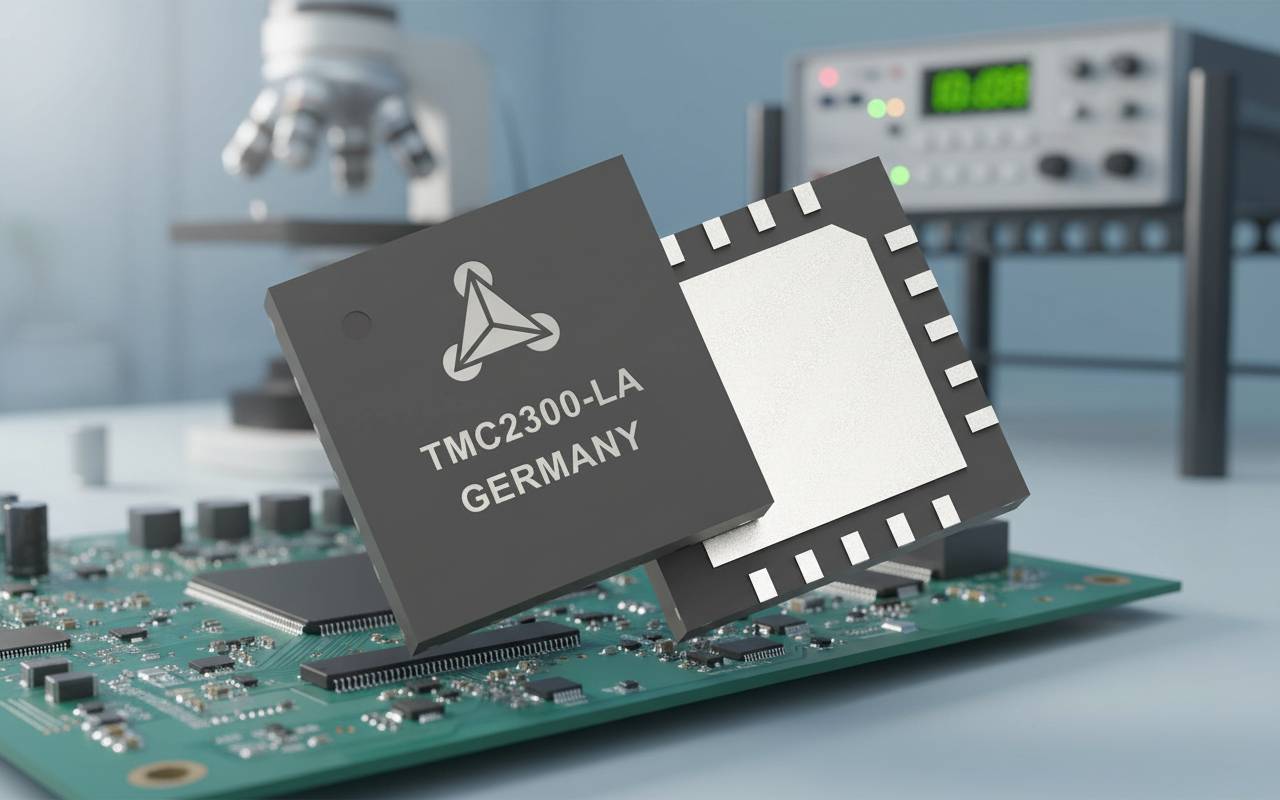

TMC2300是一款专为两相步进电机设计的低电压驱动芯片。使用单个锂离子电池或双AA电池就能驱动，TMC2300专为电池供电的便携式设备和对空间要求严苛的应用而优化设计。芯片集成Trinamic先进的StealthChop2斩波器确保无噪音步进操作，CoolStep提高了最高效率，并提供了最佳扭矩，降低电机功耗和发热。内置电荷泵的集成功率mosfet，即使在低电源电压下也能实现一流的RDSon（低通导电阻），处理电机电流高达1.2A RMS，加上极小的待机电流（＜50nA），这保证了电池的长寿命。集成多重保护和诊断功能支持电机稳健可靠的运行。具备步进/方向接口和一个简单易用的单线UART接口。同时Trinamic提供完善的开发与评估支持，能够缩短产品设计周期，助力加速产品开发进程。

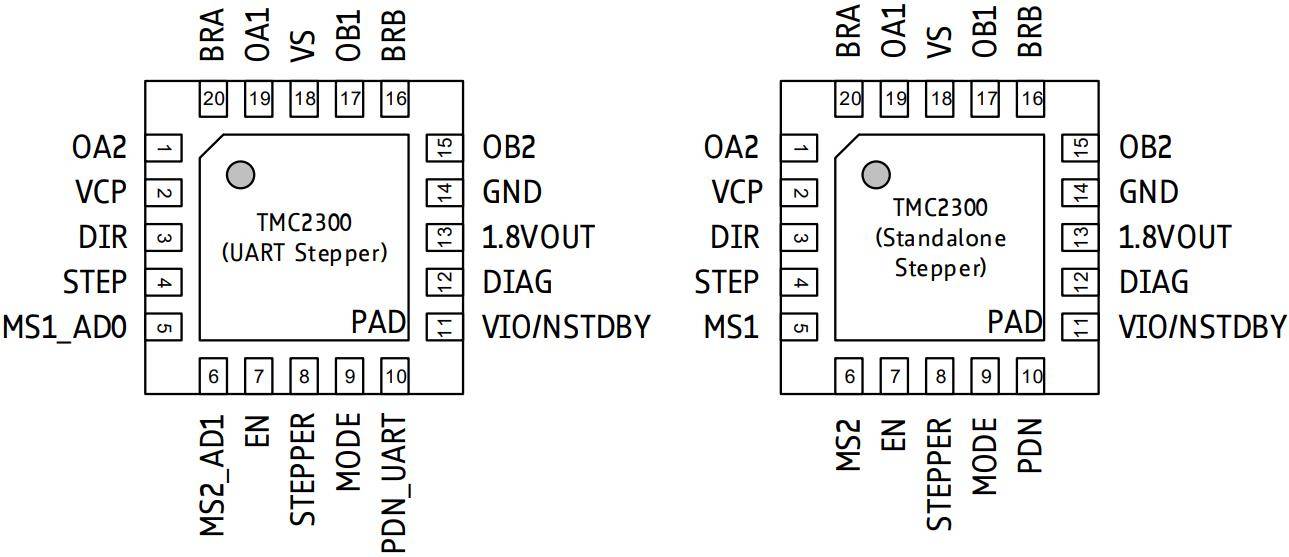

TMC2300引脚图

二、核心特性介绍

（一）StealthChop2™静音斩波模式：StealthChop是一种基于电压模式PWM（脉宽调制）的静音驱动技术，通过调节施加到电机线圈上的有效电压来驱动电机电流，从而实现静音操作。该技术能够保证电机在静止和缓慢运动时绝对安静（除了轴承产生的噪音），且与其他电压模式斩波器不同，StealthChop2不需要任何配置——它会在开机后的第一个动作中自动学习最佳设置，并在随后的动作中进一步优化设置。StealthChop2允许快速响应电机速度变化，从而支持高动态运动控制。相比初代StealthChop，响应速度提升30%，支持动态调整PWM频率（23.4kHz~58.5kHz四档可选），平衡电流纹波与开关损耗，适配低电感电机（如NEMA11微型电机）。

（二）StallGuard4™无传感器的精准负载检测技术：该技术专为StealthChop模式优化，能够通过实时监测电机线圈中的电流变化来评估电机负载情况（通过监测电机线圈电流变化，实时输出负载值（SG_RESULT）——值越高表示负载越低（负载角越小），值越低表示负载越高，当负载角接近90°（电机最节能点）时，SG_RESULT达到临界阈值），在每个全步周期更新测量值，确保负载变化响应及时。该技术无需额外的编码器或物理限位开关，就能实现传感器less归位，实时检测电机失速（堵转）并测量机械负载。节省了成本和空间，提高了系统的可靠性。

（三）智能能效管理：CoolStep™（负载自适应电流控制）技术，能基于StallGuard4™的精准负载测量技术，通过实时监测电机负载情况，自动调整电机电流以达到最佳能效——当检测电机负载增加时，自动提升电机电流以应对高负载；当检测电机负载减少时，自动减少电流以降低功耗和发热。该技术通过比较StallGuard4测量值与预设的阈值来调整电机电流，确保电机在负载变化时始终保持高效运行，最高可节省90%的能耗，显著延长电池寿命，并降低电机运行温度。且TMC2300具备极低待机功耗，在空闲状态下，TMC2300的待机电流消耗典型值低于50nA，这对于需要长期待机的物联网设备意义重大。

（四）灵活的控制接口与精确运动控制：TMC2300支持传统的STEP/DIR（步进/方向）脉冲接口，方便快速集成；也提供单线UART接口，支持通过UART配置VACTUAL寄存器实现独立运行（无需STEP/DIR信号），动态调速范围达10倍，适配简单往复运动场景（如智能阀门）。TMC2300支持最高256微步/整步，集成MicroPlyer™微步插值器，当输入8/16/32/64微步时，内部自动插值至256微步，无需更换控制器即可提升运动平滑度和精度，减少电机共振。

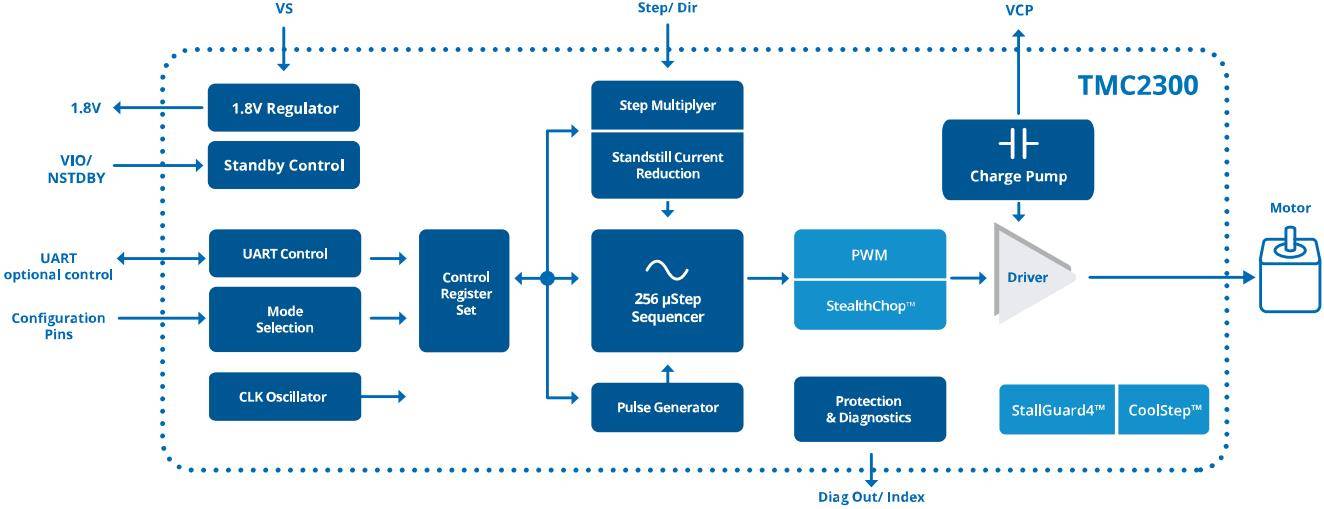

TMC2300框图

三、多重保护与诊断机制“保驾护航”

全面的保护与诊断机制确保电机和驱动器的安全运行，保障了终端便携设备能够在多种复杂的环境状况下正常运行。

（一）电气保护：多层级故障防护

1. 过温保护，内置两级温度传感器，用于检测芯片温度，120℃触发预预警（otpw标志），143/150/157℃可选关断（ot标志），关断后需冷却至120℃以下恢复。
2. 短路保护，TMC2300能够检测并防止电机线圈与电源或地之间的短路，检测到短路后，驱动器将三次重试确认，避免误判，随后关闭对应桥臂并设置相应的故障标志。短路保护包括低侧短路保护和高侧短路保护。
3. 欠压保护，包括VS和VIO欠压检测，当供电电压低于设定的阈值时，TMC2300将关闭驱动器，以防止在低电压下运行可能导致的损坏。
4. 过流保护，TMC2300能够检测并限制过大的电机电流，以防止电机和驱动器过热，当检测到过流时，驱动器将自动降低电流或关闭。

（二）机械诊断：全场景状态监测

1. 开路与负载检测，TMC2300能够检测电机线圈的开路情况，当检测到开路时，相应的故障标准将被设置；StallGuard4传感器能够检测电机负载情况，并用于防止电机失步和过载，当电机负载超过设定阈值时，StallGuard4将触发故障标志。
2. 诊断输出（DIAG），TMC2300的DIAG引脚可以配置为输出各种故障信号，如短路、过温、欠压等。通过监测DIAG引脚的状态，可以实时了解驱动器的运行状态和故障情况。
3. 内部状态寄存器，TMC2300提供多个内部状态寄存器，提供详细的驱动器状态标志，用于记录各种事件。通过读取这些标志，用户可以实时监控驱动器的运行状态，及时发现并处理异常情况。

TMC2300集成了多重全面的保护与故障检测功能，为电机和驱动器的安全运行进行“保驾护航”，提高了设备的可靠性和稳定性。

四、典型应用场景

TMC2300特别适合使用电池驱动的小型便携式设备和物联网设备。QFN20-（3×3mm）紧凑型封装，超小尺寸，非常适合小型移动设备中极度受限的空间要求；1.8V至11V DC的宽工作电压范围，意味着TMC2300可直接使用单个锂电池或两节AA电池就能驱动，电源设计灵活。集成的StealthChop2™斩波算法实现设备无声运行；MicroPlyer™插值至256微步提升精度；StallGuard4™实现堵转检测；SpreadCycle™（高速模式）抑制共振。空闲状态下，待机电流消耗＜50nA，搭配CoolStep™电流自适应控制技术，最高节能90%，极大延长电池寿命和续航时间。TMC2300在极小的体积内，集成了高性能、超低功耗和静音模式，能很好满足电池驱动设备对空间、电池续航和用户体验的严苛要求，使其非常适合物联网和电池供电的小型便携设备，如POS机，打印机，玩具，办公和家庭自动化，包括智能恒温散热器阀门，微型医疗设备等等。

五、市场竞争力分析

在低电压步进驱动器市场，TMC2300同样面临着来自其他解决方案的压力。但TMC2300能凭借超低的待机功耗（50nA对比微安级）和先进的静音技术（StealthChop2™），超小尺寸（QNF-20封装3×3mm）高集成度从市场中脱颖而出，且TMC2300具备宽电压的适配范围和宽工作温度，使其在电池供电中和实际应用中更具优势。例如，国外产品DRV8834，DRV8834标称电压范围为2.5V-10.8V，工作温度范围为-40℃~85℃，待机功耗为微安级。而另一款同类型产品SGM42622B是一款低电压、双H桥步进电机驱动器芯片，电机电源电压范围1.8V至12V，虽然SGM42622B在工作电压范围上具备微小的优势，但TMC2300内置了StallGuard4™和CoolStep™等专利控制算法，提供了智能的能效管理（SGM42622B待机电流＜80nA，TMC2300＜50nA）和运动控制能力。

TMC2300凭借其多项差异化优势，在实际应用中表现亮眼，其提供的性能优势和节能效果能为产品带来更好的设计，对于需要长电池寿命和高性能的应用，TMC2300提供了极具价值的解决方案。

六、结语

TMC2300是一款超低功耗、超小尺寸的单芯片步进电机驱动器，专为电池供电的便携式设备和对空间要求苛刻的应用而优化设计。对于任何追求静音、高效、小巧、智能的电池供电步进电机应用，TMC2300都是一个非常理想的选择。

如需了解更多有关TMC2300的技术细节、应用场景等内容或申请样品，欢迎联系我司——深圳市智联微电子有限公司（邮箱：sales@chiplinkstech.com；微信公众号：智联微-电机控制芯片）。期待与您的携手合作。

附样品申请：

附主要参数表：
