TRINAMIC代理商 步进电机驱动 驱动IC 深圳市智联微电子有限公司电流传感器是工业系统实现自动化控制、能耗管理与安全保护的“感觉神经”。它本质上是一种检测装置，能将流经导线的电流大小，按比例转换成可供测量、处理的电压或数字信号，从而实现监测与控制。主流类型包括电阻分流器、电流互感器以及霍尔电流传感器等。其中霍尔电流传感器凭借高集成度、宽量程适配性成为中高端场景优选。
一、认识NSM2012
NSM2012是纳芯微推出的一款基于霍尔效应原理的，融合创新隔离技术与信号调理设计的集成式路径电流传感器。标准型号覆盖±10A、±20A、±30A量程，支持定制2.5A~65A多档选项，可精准测量交流/直流电流。
NSM2012采用高度集成化设计，将高压电流路径、高灵敏度霍尔感应元件、高精度信号调理电路以及高达3000Vrms的电气隔离屏障，全部集成于一颗标准的SOP-8封装芯片之内。其相比传统分流电阻+隔离运放方案，无需原边供电，布局简洁；相比电流互感器，SOIC8封装体积更小，能有效节省PCB面积。工程师无需单独设计分流电阻网络、磁芯结构、隔离放大器和复杂的抗干扰电路，只需一颗NSM2012配合极少的旁路电容，即可构成一个完整、高性能的电流检测通道。

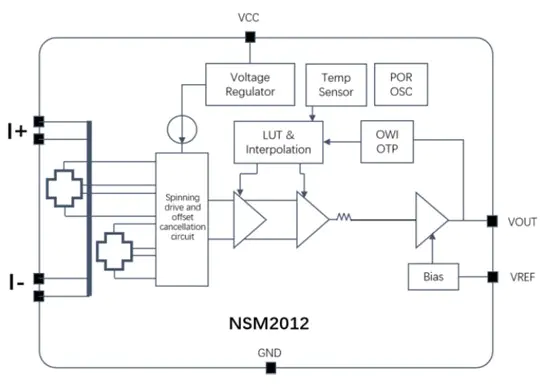

框图
工作流程直观高效：待测电流流经芯片内部集成的1.2mΩ超低阻抗初级导电路径，产生的磁场被内部高性能差分霍尔对感应并转化为电信号；该信号经芯片内部的“Spin Current”（旋转电流）零点漂移抑制技术、温度补偿算法、放大和滤波调理后，最终输出与初级电流成精确比例的电压信号，供主控MCU的ADC读取。
参数表
| 电流量程 | ±10A、±20A、±30A；2.5A~65A多档可选 |
| 电源供电 | 3.3V/5V单电源供电 |
| 测量类型 | 交流/直流 |
| 导通电阻 | 1.2mΩ |
| 电流测量精度 | ±1.5% |
| 响应时间 | 1.5us |
| 带宽 | 400kHz |
| 浪涌隔离电压 | 6kV |
| 输出 | 单端比例/伪差分固定 |
| 电气间隙 | 4mm |
| 爬电距离 | 4mm |
| 工作温度 | -40℃~125℃ |
| 封装 | SOIC8 |
二、核心优势，定义高性能测量
NSM2012的优势，体现在以下几个维度的卓越性能上，共同构筑了其强大的市场竞争力。
第一，卓越的精度与稳定性。NSM2012在-40℃至125℃的宽工作温度范围内，可实现±1.5%至±3.5%的典型精度，且无需用户二次编程或校准。这得益于其内部创新的“旋转电流”激励技术和先进的温度补偿算法+工厂精度校准，有效抑制了霍尔器件固有的零点漂移和灵敏度温漂问题，减少了系统校准需求与维护成本。
第二，优异的动态响应与带宽。对于变频器、伺服驱动等需要快速控制的场景，电流测量的实时性至关重要。NSM2012提供400kHz的带宽和仅1.5us的快速响应时间，可精准捕捉电流的瞬时变化。例如在伺服驱动系统中，能实时跟踪电机相电流波动，为先进控制算法提供精准电流反馈，实现更平滑的转矩控制与更高定位精度。
第三，强大的抗干扰与鲁棒性。NSM2012采用差分霍尔感应设计，共模磁场抑制＞40dB，可有效抵御复杂环境中的电磁噪声干扰。同时内部集成了高达3000Vrms/1min的安全电气隔离，爬电距离达4mm，并能承受高达4kA的雷击浪涌电流，系统级ESD保护达到±8kV，确保了在恶劣环境下的生存能力。
第四，灵活的配置与易用性。NSM2012支持两种输出模式：
- 比例输出（R版）：输出电压随供电电压VCC比例变化，理想情况下VCC变化1%，Vout同步变化1%，输出公式为：Vout=SVCC×I+QVOVCC（SVCC为当前供电电压下的灵敏度，QVOVCC为零点电压），适用于ADC电源与传感器电源同源的系统，简化了单电源供电；
- 伪差分固定输出（F版本）：灵敏度不受VCC波动影响，需通过差分ADC采集Vout与VREF的差值计算电流，输出公式为：I=（Vout-VREF）/Sensitivity，适用于ADC与传感器电源不同源的系统，需高精度电流测量且避免供电干扰的场景，该模式能为后端ADC提供一个稳定的电压基准，显著提升在复杂噪声环境下的测量信噪比。
三、广泛的应用场景
NSM2012的优良特性，使其在多个高速增长的关键领域成为理想选择。
在光伏逆变器和储能系统中，NSM2012可用于精确检测直流侧和交流侧的电流，实现最大功率点跟踪、并网控制及绝缘检测等，其高精度和高可靠性直接关乎系统的发电收益与安全。
在变频器、伺服驱动和UPS电源领域，其对电机相电流的快速、准确测量，是实现矢量控制、过流保护的基础。同时SOIC8封装特别适合对体积有严格要求的紧凑型驱动器设计。
在新能源汽车的车载充电机、DC-DC变换器和PTC加热器中，NSM2012可提供车规级产品NSM2012-Q1，进一步满足车规级应用对高隔离、高可靠性和宽温度范围的严苛要求，助力实现安全高效的能源转换与热管理。
此外，在服务器电源、充电桩模块乃至无人机、高端家电等对效率和智能化要求日益提升的领域，NSM2012也能凭借其高性能优势找到用武之地。

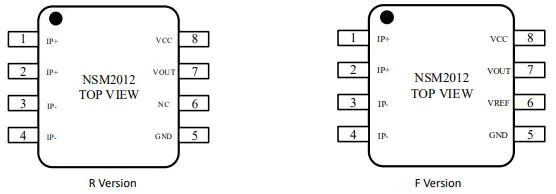

封装视图
四、推陈出新——NSM201X-P
面对新能源汽车、高端工业等场景的新的发展需求，在基于NSM201x系列广泛的应用数据和成熟技术，以及对客户系统需求的深入理解之上，纳芯微对NSM201X系列进行了推陈出新——推出了全新车规级NSM201x-P系列，进一步优化了产品性能表现，显著降低了灵敏度误差与漂移、零点误差与漂移，同时大幅提升了EMC（电磁兼容性）抗干扰能力。
主要优化表现
| 型号 | NSM2012 | NSM2012-P |
| 灵敏度误差 | ±1.5% | ＜1% |
| 零点误差 | ±10mV | ＜±1mV |
| 导通电阻 | 1.2mΩ | 0.27mΩ |
| 浪涌隔离电压 | 6kV | 10kV |
| VWVBI | 600VDC/424Vrms | 1618Vpk/1144Vrms |
五、结语
NSM2012如同为高效能源世界量身打造的“精密尺子”和“安全卫士”，它用芯片级的智慧，将复杂的电流感知任务化繁为简。在产业智能化与能源革命的浪潮下，像NSM2012这样融合了高集成、高性能与高可靠的国产核心芯片，正在为千行百业的转型升级，奠定坚实而智能的感知基石。如需了解更多纳芯微电流传感器的信息或申请样品，可联系官方授权代理商：sales@chiplinkstech.com（邮箱），微信公众号：智联微-电机控制芯片，提供选型服务和技术支持，期待与您携手同行。
