NSI3612D：高可靠性集成隔离电源的增强型隔离放大器

全球电机驱动IC市场规模预计将从2025年的68亿美元攀升至2035年的121.6亿美元，光伏与储能领域的持续扩张同样驱动着高压采样技术的迭代升级。高功率电子系统正加速向更高电压等级与更高功率密度迈进，这直接推升了对简洁、高效的隔离电压采样方案的迫切需求。

在传统设计中，工程师需在高压侧与低压侧分别部署独立的供电电路，外置隔离电源模块不仅占用大量PCB面积，更显著增加了系统复杂度与BOM成本。随着工业电机驱动、光伏逆变器及新能源汽车电驱等高压应用场景的持续拓展，市场呼唤更为集成化的隔离采样解决之道。

在此背景下，纳芯微电子推出了新一代集成隔离电源的隔离采样芯片NSI36xx系列。作为该系列中的隔离电压放大器产品NSI3612D，秉持“集成电源+灵活输出+内置保护”的设计理念，重新定义高压系统的电压采样设计。

一、集成隔离电源：一颗芯片“点亮”高压侧

上一代隔离采样方案要求工程师分别为高压侧和低压侧设计供电电路，并额外部署隔离电源向高压侧供电。这一设计不仅增加了电源设计复杂度，还延长了开发周期。

NSI3612D内置完整的隔离DC/DC转换器以及高、低侧LDO线性稳压电路。只需在低压侧（控制器侧）提供3.0V~5.5V的单电源供电，即可完成高压侧电路供电与信号隔离传输，无需额外设计外部隔离电源。此外，其高压侧LDO最大可支持1mA的外部负载电流，能够满足高压侧辅助电路的轻载供电需求，进一步提升设计灵活性。

这一高度集成化设计为用户带来了显著的实用价值：通过集成隔离电源，省去外置独立的隔离电源模块，有效降低整体BOM成本约10%~20%，同时节省PCB面积约30%~50%。对于空间受限的紧凑型设备和追求高功率密度的设计而言，NSI3612D提供了一条从“冗繁”到“精简”的可行路径。

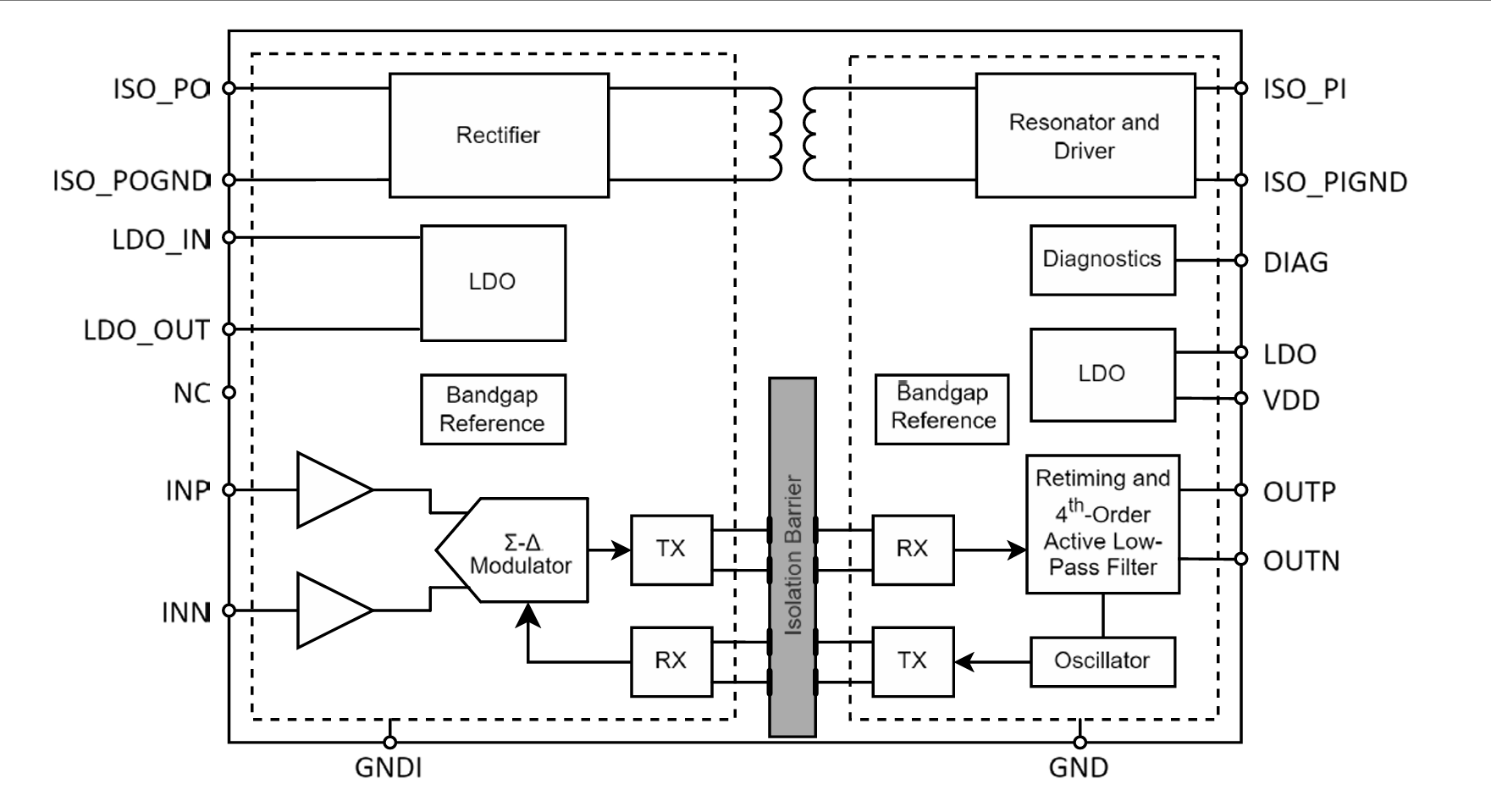

功能框图

 二、车规级高精度：全温域性能稳如磐石

对于高压隔离检测而言，精度是核心生命线。依托纳芯微成熟的高精度模拟与隔离技术，NSI3612D在全工温范围内具备超高精度与稳定性。

在核心精度指标上，NSI3612D常温输入失调电压典型值为±0.1mV，最大值仅±0.5mV，即便在微弱电压信号下也能实现精准采样。其输入失调电压温漂最大值为±10μV/°C，增益误差温漂最大值±45ppm/℃，在-45℃~125℃的全工作温度范围内，零点与增益漂移极小，无需频繁软件校准即可保障长期检测精度。全输入范围内非线性度最大值仅±0.04%，非线性度温漂典型值1ppm/℃，确保了采样信号高保真还原，无波形失真与检测偏差。

此外，NSI3612D支持±1V线性差分输入范围，单端输入阻抗典型值达0.8GΩ，差分输入阻抗1.2GΩ，高输入阻抗特性使其非常适合连接到高压电阻分压器或其他具有高输出电阻的电压信号源，适配交流、直流高压信号的分压采样场景。

更关键的是，NSI3612D已通过AEC-Q100 Grade 1汽车级认证，完全满足车载前装严苛标准。即便面对新能源汽车夏季机舱极端高温或冬季零下冷启动的极端工况，其依然能保持稳定的采样精度，为BMS电压监测、逆变器母线电压闭环控制提供精准、可靠的数据支撑。

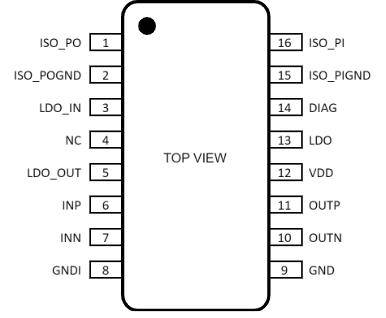

封装视图

三、超强抗干扰：高压噪声场景“稳如泰山”

电机驱动、逆变器、充电桩等高压场景，始终伴随着IGBT、SiC器件高频开关带来的剧烈共模瞬态干扰与电磁噪声，这也是传统隔离采样芯片数据跳变、采样失效的重灾区。NSI3612D凭借纳芯微自研的电容隔离技术与先进的Σ-Δ调制解调架构，实现了行业顶尖的抗干扰性能，在强电磁噪声环境中依然能输出稳定、准确的采样数据。

其核心抗干扰与隔离安全性能表现极其硬核：

• 超高共模瞬变抗扰度：CMTI典型值高达150kV/μs，最小值100kV/μs，可有效抑制高压开关动作带来的快速共模跳变干扰，防止采样数据误码与跳变；
• 顶级隔离耐压能力：通过UL1577认证，支持5000Vrms隔离耐压（1分钟测试）及最高1500Vrms连续工作隔离电压，满足增强型绝缘安全要求，为高压侧和低压控制器之间筑起坚固的安全屏障；
• 优异的噪声抑制能力：直流共模抑制比典型值100dB，电源抑制比典型值109dB，可有效滤除共模噪声与电源纹波对采样精度的影响；
• 宽信号带宽：典型带宽340kHz，典型信噪比83dB，不仅覆盖工频交流电压检测，还能从容应对逆变器高频电压采样需求。

此外，芯片已通过VDE0884-17、CQC、CSA、TUV等全套国际安全认证，最小爬电距离/电气间隙达8mm，CTI（相比漏电起痕指数）＞600V，满足污染等级2、过电压等级IV的严苛要求。无论是车载高压平台还是工业电网高压场景，NSI3612D都能提供充足的安全冗余。

四、灵活输出配置：适配多元采样场景

不同应用对电压采样信号的需求各不相同。长距离传输场景下，差分输出能够提供更强的抗共模干扰能力；而在要求精简设计的系统中，单端比例输出则能直接与后端ADC匹配，减少信号调理电路的需求。

NSI3612D作为NSI36xx系列中的隔离电压放大器，标配固定2倍增益的差分模拟输出，差分削波输出电压典型值达±2.4V，输出共模电压稳定在1.35V~1.48V区间，与主流工业级、车规级ADC的输入接口高度兼容。同时其输出阻抗典型值仅0.3Ω，最大支持500pF容性负载，优异的驱动能力确保了差分信号即便经过长距离PCB走线传输，依然能保持极低的波形失真，适合长距离传输及对抗噪能力要求严苛的场景。

同系列产品还提供单端比例输出版本，可直接与后端ADC匹配，利用ADC满量程输入提高系统采样精度。这一灵活的输出配置设计，使工程师能够根据具体应用需求选择最合适的产品型号，无需为信号链路付出额外的设计代价。

五、内置保护与诊断：从“采样”到“守护”

隔离采样芯片的职责不仅在于精准获取电压信号，更在于帮助系统在异常状况下及时做出正确响应。NSI3612D内置完善的系统级诊断与保护机制，集成了三级故障检测与保护体系：

• ①全链路电源欠压监测：内置隔离电源输出、高压侧LDO、低压侧VDD三级欠压锁定（UVLO）检测，实时监测芯片全链路供电状态，电源异常时可快速触发保护动作；
• ②专用硬件诊断引脚：配置开漏DIAG诊断输出引脚，器件正常工作时为高阻态，一旦检测到电源欠压等异常状态，立即主动拉低，可直接对接MCU的故障检测IO，无需额外软件逻辑，实现硬件级故障快速上报；
• ③故障安全输出机制：异常状态下，芯片会输出固定的-2.5V差分故障安全电压，该电压区间不会出现在正常工作场景中，MCU可通过该特征电压快速识别采样链路故障，避免错误采样数据导致系统失控。

此外，芯片内置完善的ESD保护电路，满足AEC-Q100标准HBM人体模型±4kV、CDM器件充电模型±1kV抗静电要求，从芯片生产、装配到整机运行全流程保障器件可靠性。NSI36xx系列整体秉持“集成电源+灵活输出+内置保护”的设计理念，为工程师提供了一个在系统层面统一规划的完整平台，可在不同型号之间灵活选择，按需配置。

六、为严苛应用而生：从工业控制到新能源汽车

NSI3612D的应用场景覆盖了从工业基础设施到车载电子的广阔领域。在工业电机驱动和伺服系统中，它可用于直流母线电压监测和电机相电压采样，支持宽温环境下的持续运行。在光伏逆变器中，它承担着高压直流侧电压监测的关键职责，帮助系统实现最大功率点追踪和保护联动。在新能源汽车领域，NSI3612D可用于主驱系统高压母线电压采样和车载充电机（OBC）的电压监测，满足ASIL-D功能安全要求。此外，在服务器电源和5G基站电源等电源基础设施中，它同样能够实现更高功率密度的设计。

凭借车规级可靠性、全集成架构、超高精度与强抗干扰能力，NSI3612D深度适配新能源汽车、工业自动化两大领域的高压隔离电压检测需求。其“仅需低压侧单电源供电”的特性，正在帮助越来越多的工程师摆脱高压侧供电的困扰，将精力聚焦于系统核心功能的优化。

七、结语

面对高压系统的设计挑战，NSI3612D提供了一种更简洁的应对方式。它将隔离电源从“外围设计”变成“芯片内置”，将输出配置从“单一选择”变成“灵活适配”，将保护功能从“外部添加”变成“内部集成”。当电机驱动、光伏逆变器和新能源汽车电驱系统对功率密度和可靠性的要求不断攀升时，NSI3612D正在以更少的元件、更简洁的设计和更可靠的性能，重新定义隔离电压采样的边界。

纳芯微电子通过NSI36xx系列产品，依托“隔离+”全生态产品矩阵，为高压系统的电压采样提供了从芯片到解决方案的一站式支持。如需了解更多有关NSI3612D的信息或申请样品，可联系官方授权代理商：sales@chiplinkstech.com（邮箱），联系电话，陈工：13924675549（微信同号），微信公众号：智联微-电机控制芯片。
