MT6825

MT6825

MT6825

简介

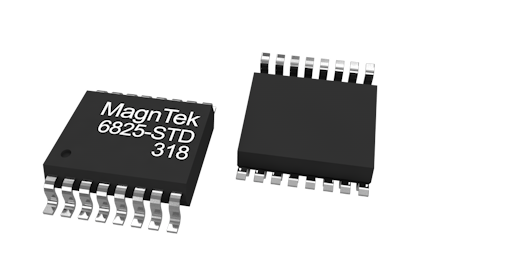

MT6825是MagnTek推出的第三代磁性角度编码器芯片, 基于各向异性磁阻(AMR)技术和专有的信号处理技术实现0~360°的绝对角度测量。该芯片由一对AMR惠斯通电桥和信号处理ASIC电路组成。随着平行于芯片表面的磁场的旋转,芯片会输出相应的经过编码的角度信号,信号延时低至2us以内,同时用户还可以通过高速SPI接口读取芯片内部计算的角度数据。

主要参数

    工作电压VDD 3.3~5.0 V
    工作温度 -40~125℃
    系统延时 <2us
    最高支持转速 <25,000转/分钟
    ABZ增量输出 1~4096线任意可编程
    UVW增量输出 1-16对极任意可编程
    PWM输出 12bit
    绝对值寄存器角度 18bit
    封装形式 TSSOP-16

特征和优势

  1. - 基于AMR技术,提供0°~360°的绝对角度测量
  2. - 工作电压3.3~5.0V
  3. - 工作温度-40℃~125℃
  4. - 线性度偏差典型值<±0. 5°,全温度范围内<±1.0°
  5. - 系统延时低至2us以内,最高可支持高达25,000转/分钟的转速
  6. - 提供标准3线或4线SPI接口(最高时钟16MHz)读取芯片内部18位角度数据
  7. - 增量输出ABZ支持1~4096线任意分辨率
  8. - 增量输出UVW支持1~16任意对极
  9. - 提供12位的PWM输出
  10. - 支持最多5次的在线零点编程

文档和工具

  1. 下载磁性编码芯片MT6825产品单页
  2. 下载磁性编码芯片MT6825产品规格书
  3. 下载磁性编码芯片MT6825产品应用手册(轮毂电机、中置电机之磁编IC应用)
  4. 下载磁性编码芯片MT6825产品应用手册(2500线伺服及闭环步进电机应用)
  5. 下载磁性编码芯片MT6825产品选型手册
  6. 下载麦歌恩磁编安装结构指南
