TRINAMIC代理商 步进电机驱动 驱动IC 深圳市智联微电子有限公司在现代工业通信领域，RS485总线因“长距离（可达1200米）、强抗扰、多节点”等特性，始终占据着重要地位。而收发器作为总线与设备实现串行通信的“桥梁”，其性能直接决定系统通信稳定性。今天，让我们聚焦纳芯微的NCA3176——一款以宽压适配、高防护、多节点支持等优势的半双工RS485收发器，不仅满足严苛工况需求，更以“国产”身份为供应链自主可控提供关键支撑。
一、功能介绍
NCA3176作为一款半双工RS485收发器，符合TIA-485-A规范和工业应用要求，主要用于解决微控制器与RS485总线的信号兼容问题，实现“TTL/CMOS 电平”与“RS485差分信号”的双向转换。它以“半双工”为工作模式——指通信双方都可以发送和接收数据，但不能同时进行，即同一时刻只能有一个设备在总线上发送或者接收数据，可以理解为像一条单车道桥梁，同一时间只能有一个方向的车辆通过。
其工作流程大致为：
- 发送模式：当驱动器使能（DE引脚，高有效）激活，接收器使能（/RE引脚，低有效）激活时，将 MCU 输出的 TTL/CMOS 信号（如3.3V高电平、0V低电平）转换为RS485标准差分信号（A/B线电压差±2V~±6V），通过总线传输至远端设备；
- 接收模式：当驱动器使能（DE引脚，低电平）禁用，接收器使能（/RE引脚，低电平）激活时，将总线上的差分信号还原为TTL/CMOS电平，反馈给MCU进行数据处理；
- 高阻模式：当DE与/RE均禁用（DE=低、/RE=高）时，A/B引脚呈高阻态，避免占用总线，不影响其他节点通信。

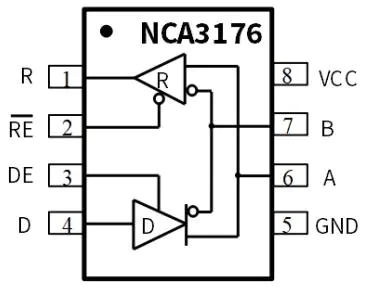

框图
二、产品特性介绍
1.核心性能
NCA3176能在3.0V至5.5V的宽电源电压范围内稳定工作，无需额外电源转换电路即可灵活适配多种工业控制系统的电源设计，如工业MCU（3.3V）、PLC（5V）、电池供电设备（3.6V锂电池）等。在数据传输速率上，高达20Mbps的速率使其从简单的传感器数据采集到复杂的运动控制指令传输，都能游刃有余。同时，NCA3176驱动器传播延迟仅6~15ns，接收器传播延迟70~130ns，确保实时通信。
其总线负载能力同样顶尖，通过精巧的设计，NCA3176实现了1/8单位负载的接收器输入阻抗（96kΩ，符合TIA-485-A规格），这意味着其在单条通信总线上支持连接多达256个收发节点。对于大型工业厂房或远距离分布的采集系统而言，这一特性能够有效减少分段需求，简化网络结构，提升系统设计的灵活性和扩展性。
2.防护能力
在工业现场，静电放电（ESD）是电子元件的“隐形杀手”。NCA3176的总线引脚（A/B线）受到±8kV（IEC61000-4-2标准）系统级静电放电到接地的保护，全引脚支持HBM（人体放电模型）±8kV、CDM（器件充电模型）±2kV防护，为芯片在复杂工业环境中的长期稳定运行提供了坚实保障。
芯片还带有智能故障保护机制：当接收器输入处于开路、短路时，NCA3176能确保接收器输出保持逻辑高电平差分输入——（VA-VB）≥-10mV时输出高，≤-200mV时输出低，符合EIA/TIA-485标准。这个看似简单的功能，却能避免PLC、计量设备因“随机电平”触发停机或数据错误。同时集成过压过流防护：A/B引脚耐受-18V~+18V宽电压冲击，驱动器输出短路电流±250mA，内置限流保护；芯片集成热关断功能，结温达165℃（典型值）时自动禁用驱动器，降至150℃后恢复工作，避免高温损坏，进一步保障系统安全。针对工业现场瞬态浪涌，可在NCA3176的A/B引脚串联10kΩ限流电阻+TVS管，进一步提升抗浪涌能力（符合IEC61000-4-5标准）。
3.智慧集成
可控压摆率：芯片具有压摆率限制功能——通过内置电路限制信号变化速率（压摆率），从而有效减少电磁干扰并抑制因电缆终端匹配不当造成的信号反射，减少外围滤波元件的使用，提升通信质量与可靠性。
独立的使能控制：NCA3176提供独立的驱动器使能（DE）和接收器使能（/RE）引脚——可通过MCU GPIO直接控制，轻松实现“发送后立即切换接收”的半双工逻辑，比“DE/RE复用引脚”方案更灵活，方便设计半双工通信的控制逻辑。
低功耗优化：静态电流按需降低——发送模式典型900μA，接收模式典型630μA，待机模式（DE=低、/RE=高）仅0.5~5μA，适合电池供电的现场仪表等设备。
产品特性
| 电源电压 | 3.0V~5.5V |
| 数据速率 | 最高20Mbps |
| 节点支持 | 最多256个节点 |
| ESD防护 | 总线引脚：IEC61000-4-2 ±8kV；全引脚：HBM±8kV、CDM±2kV |
| 故障安全阈值 | 差分输入VA-VB≥-10mV（输出高），≤-200mV（输出低） |
| 输出特性 | 差分输出电压1.5~2.5V，短路电流±250mA |
| 热关断 | 阈值165℃（典型） |
| 工作温度 | -40℃~125℃ |
| 封装 | SOP8（4.9×3.9mm²）、MSOP8（3×3mm²） |
三、应用领域
NCA3176的坚固特性使其能在多种要求严苛的应用场景中“大展身手”。
工业自动化系统：在工业机器人、PLC、电机驱动器和分布式IO模块中，NCA3176提供可靠的通信保障。其-40℃~125℃宽温适配车间高低温环境，20Mbps速率可满足机器人关节控制指令传输，256节点支持整条产线设备组网（如1条总线连接30个IO模块+20台电机驱动器），±8kV ESD防护抵御车间静电干扰。
楼宇自动化：在一栋现代化的智能大厦中，从地下室的配电间到顶层的空调机房，各种控制设备可通过RS485网络连接成一个有机整体。NCA3176支持的长距离传输特性使得布线设计更加灵活，且其能抵抗楼宇中常见的电气干扰，大大降低了系统部署的复杂度和成本。
电子计量网络：NCA3176为水表、气表、热表等计量设备提供稳定可靠的通信连接，其低功耗特性适合电池供电的现场仪表。
四、市场前景与国产替代价值
根据QYResearch调研统计，2024年全球RS485收发器市场规模约为1.55亿美元，预计到2031年将达到1.67亿美元。而在全球整个RS485收发器市场中，半双工RS485收发器约占58%，是最大的细分市场。目前市场主要由德州仪器、亚德诺半导体等国际大厂占据，但以纳芯微为代表的国内芯片企业正通过“高品质替代进口”策略，逐步提升市场份额，“国产替代化”成趋势浪潮。
纳芯微电子作为中国领先的信号链芯片及解决方案提供商，在技术领域拥有深厚积累，具备专业的混合信号链芯片研发能力，建立了从芯片定义到设计交付的完整质量管控体系，已成长为国内少数拥有前装汽车级产品定义、开发和量产经验的芯片设计公司，其产品品质和可靠性已与国际标准对标。以NCA3176为例，与TI经典型号SN75176相比，NCA3176在传输速率（20Mbps vs 10Mbps）、节点数量（256 vs 32）、ESD防护（±8kV vs ±6kV）上更优。
所以选择纳芯微产品，能在性能保证的前提下额外带来：供应链保障——国产化生产（晶圆代工+封测均在国内），交付周期缩短（国际大厂常需6~8周），可规避贸易摩擦导致的断供风险；成本与服务优势——同类性能下，价格约比进口产品低15%~20%，适合“批量采购+成本敏感”场景，本土化支持，能享受更便捷地技术服务。选择国产化产品，有助于缓解贸易摩擦带来的供应链压力，获得可靠的本土化技术支持和供应保障，为未来布局。
五、结语
在全球化格局深刻变革的今天，供应链安全与自主可控已成为中国制造业的重要议题。NCA3176，这颗小小的芯片，它可能永远不会出现在终端产品宣传册上，但是在无数个不起眼的角落，像NAC3176这样的国产基础元件，正在默默地构筑着中国制造的坚实基础。“国产芯”的意义，不仅在于“替代进口、降低成本”，更在于为中国工业化进程、智能制造、民生服务等领域构筑“自主、安全、可靠”的基础。随着越来越多像纳芯微这样的企业坚持技术创新和质量至上，中国芯片产业必将在一个个看似平凡却至关重要的领域，书写出不平凡的发展篇章。
