TRINAMIC代理商 步进电机驱动 驱动IC 深圳市智联微电子有限公司在现代办公自动化设备和智能家电中，电机的平稳、高效与可靠运行是决定产品性能与用户体验的关键。无论是打印机的精准走纸、扫描仪的平滑移动，还是智能窗帘的流畅启停，其背后都需要一颗强大的“动力心脏”。一款国产双通道H桥电流控制电机驱动器（下文简称“国产DRV8813”），高集成度、宽域适配、全面防护，可替代DRV8813，成为办公设备和智能家电运动控制的理想选择。
一、一体化驱动
传统的办公设备电机控制方案往往面临空间紧张、功耗偏高、系统复杂以及成本压力等多重挑战。工程师需要在有限的PCB空间内，协调多个分立器件或单通道驱动芯片，不仅增加了设计难度，也影响了整机的可靠性与能效。
面对传统痛点，“国产DRV8813”将两套完整的H桥驱动电路集成于一颗紧凑的9.6mm×4.3mm的身躯中。这意味着，仅用一颗芯片，就可独立控制两个有刷直流电机（如打印机走纸+打印头移动），或驱动一个双极步进电机，亦可适配螺线管等感性负载，无需额外扩展器件。
同时其集成整流电路、限流电路与保护机制，仅关键引脚需搭配特定外围器件，无需额外防护器件，缩减PCB布局空间，降低设计难度与BOM成本。这种高度集成的设计，直接解决了空间与复杂性和核心矛盾，为设备小型化与智能化升级扫清了障碍。
功能框图
二、性能亮点
1、宽压驱动，应对自如
“国产DRV8813”具备和DRV8813一样的宽工作电压范围，可轻松覆盖从适配器供电到24V/36V系统的主流设备电源方案，电源斜率支持1V/us。它每个通道可提供高达2.5A的峰值输出电流，均方根电流1.75A（24V、Ta=25℃且适当散热）确保电机在启动、变速或承受突变负载时动力十足，运行稳定。
2、高效低耗，“冷静”运行
其采用先进的工艺设计，H桥功率MOSFET的导通电阻（RDSon）典型值低至350mΩ（HS+LS）。其中25℃时上管0.17Ω、下管0.15Ω，85℃时上管0.2Ω、下管0.18Ω，导通损耗低，能效提升。结合封装底部的外露散热焊盘，热量能通过PCB高效散发，设备运行更“冷静”，避免高温导致性能衰减。
“国产DRV8813”还可通过nSLEEP引脚激活低功耗睡眠模式，待机时静态电流降至7~20uA，满足设备的低待机功耗要求。
3、智能控制接口，简洁易用
“国产DRV8813“采用EN（使能）/PH（方向）控制逻辑接口。这种简单直观的数字控制方式，简化了与主控MCU的软件对接工作，让工程师能够快速完成开发部署，缩短产品上市时间。
4、全面防护，坚如磐石
芯片内置多重硬件保护电路，搭配nFAULT故障指示引脚，实现“异常检测-故障上报-安全关断”的完整防护链路：
- 过流保护（OCP）：功率管的电流超限且持续超过2.6us尖峰时间时，将关断所有H桥MOSFET，nFAULT被拉低，需复位或重新上电恢复；
- 欠压锁定（UVLO）：VM电压低于阈值时，内部电路全部关断、逻辑清零，电压恢复后自动重启，避免低电压异常工作；
- 过温关断（TSD）：实时监控结温，超标时立即关断输出，nFAULT引脚被拉低，温度降至安全水平后自动恢复。
5、灵活功能，适配精密控制
“国产DRV8813”对步进电机支持整步、2细分、4细分模式，且可通过软件实现更高细分，配合三种衰减模式，可有效平滑电机运动，减少噪声与振动，提升运动精度。
其通过DECAY引脚可灵活选择衰减模式，适配不同负载特性，优化电机启停平顺性：
- 低电平→慢衰减：绕组电流在低边MOSFET间流动，减速平稳；
- 悬空→混合衰减：固定15μs总衰减时间（30%快衰减+70%慢衰减），兼顾响应速度与平顺性；
- 高电平→快衰减：H桥反转状态，电流快速衰减，减速迅速。
三、核心参数表
| 类型 | 双通道H桥电流控制电机驱动器 |
| 控制接口 | EN/PH控制接口 |
| 电流控制 | 2bits电流控制，4个可调电流台阶 |
| 输出能力 | 每桥最大峰值电流2.5A，均方根电流1.75A |
| 工作电压 | 宽范围8.2V~45V |
| 导通阻抗 | 典型值350mΩ |
| 关键保护 | 过流（OCP）、欠压锁定（UVLO）、过温关断（TSD） |
| 工作温度 | -40℃~85℃，结温-40℃~150℃ |
| 步进电机功能 | 整步、2细分、4细分（软件可拓展更高细分） |
| 衰减模式 | 快衰减、慢衰减、混合衰减 |
| 封装 | 带外露散热焊盘的eTSSOP-28 |

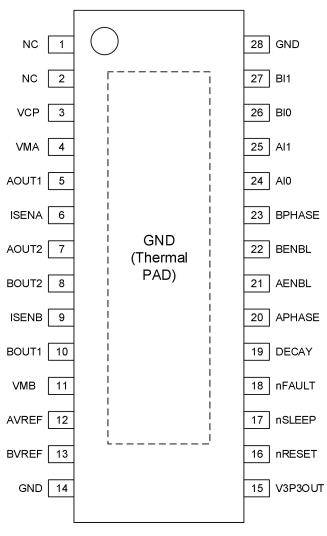

国产IC引脚视图
四、赋能多元场景
”国产DRV8813“可凭借灵活、可靠、高效的特性，成为多种精密运动控制应用的理想选择。
- 办公自动化（OA）：可作为打印机、扫描仪、复印机、自动装订机的“运动中枢”，精准控制走纸、成像、扫描等关键动作，也可作为出纸辊电机驱动。
- 金融设备：驱动ATM机的出钞模块、点钞机的传送轮，安全可靠，持久耐用。
- 智能家电：智能窗帘、升降桌、咖啡机、高级玩具中的精密运动控制，高性价比，物美价廉。
- 工业控制：小型自动化设备、仪器仪表、自动售货机中的执行机构驱动、灯光控制，宽压适配工业电源环境。
五、与国际同类产品对比
在电机驱动芯片领域，国际同类产品（如TI DRV8813）长期以稳定表现成为行业标杆，而其作为国产IC，通过精准的参数优化与功能升级，在核心性能上可实现对标甚至超越，展现出强劲的国产替代实力：
| 性能类别 | 国产IC | DRV8813 |
| 工作电压 | 8.2V~45V | 8.2V~45V |
| 输出能力 | 2.5A峰值，1.75A RMS | 2.5A峰值，1.75A RMS |
| 导通阻抗 | 350mΩ | 400mΩ |
| 工作电流 | 3.5~8mA | 5~8mA |
| 睡眠电流 | 7~20uA | 10~20uA |
| 电流检测消隐时间 | 1.2us | 3.75us |
| 替代兼容 | 核心引脚定义一致，功能兼容，逻辑电平、控制协议一致 | |

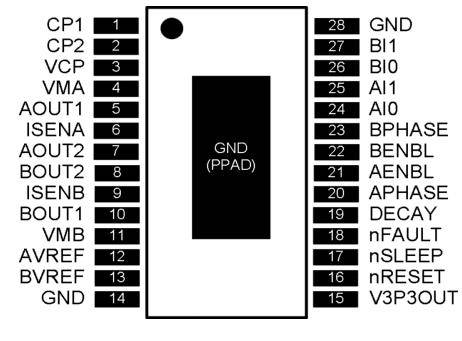

DRV8813引脚视图
六、结语
“国产DRV8813”用“一体化集成”解决传统方案的复杂难题，用“宽域适配+全面防护”覆盖多场景需求，用“灵活功能+卓越性能”支撑精密运动，为办公设备和其它电机一体化应用提供了一种可靠的国产双通道集成电机驱动方案。无论是办公设备的智能升级、金融设备的高可靠性要求，还是智能家电的低功耗需求，它都能提供“少器件、简设计、高可靠”的驱动解决方案，成为工程师实现创新设计的可靠伙伴。
在竞争激烈的市场中，细节决定成败，创新源于核心。选择国产IC，不失为一种更好的选择。如需了解更多有关该“国产DRV8813”的信息或申请样品，可联系官方授权代理商：sales@chiplinkstech.com（邮箱），微信公众号：智联微-电机控制芯片，可提供选型服务与技术支持。
