TRINAMIC代理商 步进电机驱动 驱动IC 深圳市智联微电子有限公司隔离式数字输入与数字隔离器，名称中均带有“隔离”与“数字”关键词，且核心均为实现信号的电气隔离传输，但实际上二者存在很大差异。今天讲透“隔离式数字输入”和“数字隔离器”的核心区别，同时拆解纳芯微工业级隔离式数字输入芯片NSI8608，为工业自动化场景的隔离信号采集设计提供一站式、高集成度的解决方案。
一、隔离式数字输入≠数字隔离器
隔离式数字输入，是一款面向工业现场开关量信号采集的集成器件，用于在现场信号侧与主机控制器侧之间实现完整电气隔离，同时集成信号调理、电平转换、阈值检测、保护电路等全链路功能，是一套端到端的现场信号采集解决方案。
在传统工业控制（如PLC）场景中，处理工业现场24V开关量信号，传统方案往往采用1颗光耦搭配7~8个阻容分立元件搭建单通道电路，8通道设计就需数十个外围器件。这不仅大幅占用PCB面积，还易存在发热严重、故障率高等问题。而隔离式数字输入芯片通过全集成架构，将复杂的分立电路“化繁为简”，完美契合工业自动化设备小型化、高密度、高可靠的发展趋势。
数字隔离器，则一般指用于实现两个电路系统电气隔离的通用型基础半导体器件。其核心作用是通过电容耦合、磁耦、光耦等隔离介质，阻断直流与低频交流信号的直接传导，同时无失真地传输高频数字逻辑信号，仅承担“隔离传输”的单一功能，不具备前端信号调理与电平适配能力。
二者核心差异对比如下：
| 对比维度 | 隔离式数字输入 | 数字隔离器 |
| 核心任务 | 工业现场开关量采集专用的端到端完整解决方案，直接连接按钮、传感器等现场开关信号（如24V），处理后传给MCU。 | 仅实现数字信号隔离传输的器件，负责板级芯片之间（如MCU与ADC）的数字信号传输。 |
| 输入电压 | 高电压（典型值24V，范围5V~60V），直接应对工业现场。 | 低电压（通常是3.3V或5V的TTL/CMOS逻辑电平）。 |
| 供电方式 | 仅需输出侧（控制器侧）供电，输入侧可从现场信号取电。 | 隔离屏障两侧均需供电（VCC1和VCC2）。 |
| 集成功能 | 高度集成，内置精密限流和电压阈值比较器等，外围分立元件极少。 | 功能相对单一，专注信号隔离与传输。 |
| 典型场景 | PLC、电机控制和电网应用，用于连接现场侧输入和主机控制器 | 板内信号路径隔离，ADC或数据采集转换器与主机控制器或微控制器之间 |
二、NSI8608：高度集成隔离式数字输入
1、8通道+高集成
了解器件的同时，选对器件亦是关键。NSI8608是纳芯微推出的8通道高集成隔离式数字输入接收器，具有IEC 61131-2型的1、2和3类特性。其将8通道数字输入所需的电流限制、信号调理、电气隔离、逻辑输出等全功能集成于一颗SSOP20封装之中。
对于系统设计而言，这意味着：PCB面积缩减，I/O模版可实现更小体积、更高密度；BOM物料数量减少，整体采购成本降低；设计周期缩短，无需反复调试分立元件的匹配，降低研发与调试难度。

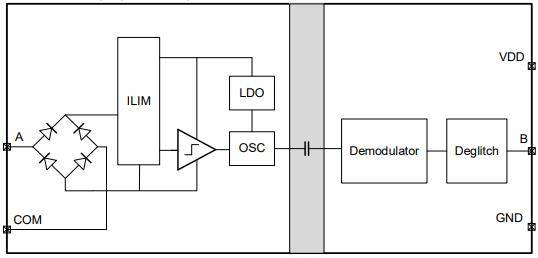

功能框图
2、核心技术与性能优势
从技术架构来看，NSI8608的输入级采用电流型输入设计，可直接接收24V~60V宽范围数字输入信号，且无需额外的现场侧隔离电源，输入侧可直接从现场信号取电，省去一路隔离电源设计，同步降低了系统成本与设计复杂度。其采用纳芯微成熟的电容隔离技术与自适应OOK调制技术，通过二氧化硅隔离屏障传输数字数据：发射机以高频载波表征一种数字状态，无载波表征另一种数字状态，接收机经高级信号调理后完成信号解调，既实现了高抗扰、低延时的信号传输，也保障了隔离屏障的长期使用寿命与可靠性。
从功能集成来看，NSI8608内置全桥整流器（TI同类竞品无）与限流功能（SiLabs同类竞品无），前者使其支持双向数字输入，原生兼容源型输入和漏型输入两种模式，无需额外硬件切换；后者内置2.1mA（典型）精密限流功能，功耗远低于传统分立方案，系统温升显著下降，适配高密度I/O模块。
核心参数如下：
| 特性 | 参数 | 说明 |
| 通道数 | 8通道 | 单芯片处理多路信号，高集成度 |
| 隔离耐压 | 3kVrms（UL1577认证） | 符合工业安全标准 |
| 输入电压范围 | ±60V | 可直接连接24V工业现场 |
| 数据传输速率 | DC~2Mbps | 满足高速数字信号采集需求 |
| 传输延时 | 380ns（tPLH） | 实时性好，适配对响应速度有要求的应用 |
| 集成限流 | 典型2.1mA | 功耗低、温升小 |
| CMTI（典型） | 75kV/us | 抗共模干扰能力强 |
| 标准合规 | 符合IEC 61131-2类型1、2、3 | 国际通用标准 |
| 工作温度 | -40℃~125℃ | 适应严苛环境 |
| 封装 | SSOP20 | 引脚定义与主流同类产品兼容 |
| 安全认证 | UL1577、CQC、CSA、VDE | 完备认证 |
三、典型应用落地（PLC应用方案）
PLC（可编程逻辑控制器）是隔离式数字输入芯片最核心的应用场景，NSI8608在PLC数字量输入模块设计中，展现出远超传统方案与同类竞品的综合优势：
- 无需现场侧电源，外部电路只需一个电阻，用于配置输入侧阈值电压，易于设计和计算；
- 内部集成整流桥，原生支持源型输入和漏型输入，方案尺寸更小，适应PLC小型化趋势；
- 内部集成限流功能，降低整体系统功耗与发热；
- 提供2Mbps的传输速率和380ns延时，接口速度远高于传统光耦方案，适合电驱应用中传输位置反馈等高速信号。
竞品对照：
| 对比维度 | NSI8608 | ISO1228（TI） | Si838x（SiLabs） |
| 产品定位 | 8通道隔离式数字输入 | 8通道隔离式数字输入 | 8通道隔离式数字输入 |
| 输入电压范围 | ±60V | ±60V | ±60V |
| 输入类型 | 双向，原生支持灌/拉输入 | 双向，硬件配置切换灌/拉输入 | 双向，原生支持灌/拉输入 |
| 现场侧供电 | 无需 | 需 | 无需 |
| 片内集成限流 | 内置2.1mA精密限流 | 电阻可编程限流，需外部电阻配置 | 无片内集成，完全依赖外部电阻网络 |
| 额定隔离耐压 | 3kVrms | 3kVrms | 2.5kVrms |
| 数据传输速率 | DC~2Mbps | DC~1.5Mbps | DC~2Mbps |
| 传播延时 | 380ns | 780ns | 124ns |
| CMTI | 典型75kV/us | 典型75kV/us | 典型50kV/us |
| 静态工作电流 | 全输入低电平典型3.15mA，全输入高电平典型3.5mA | 逻辑侧典型3.5mA，现场侧典型3.5mA（灌模式） | 全输入低电平典型4.8mA，全输入高电平典型5.4mA |
PLC方案发热实测：

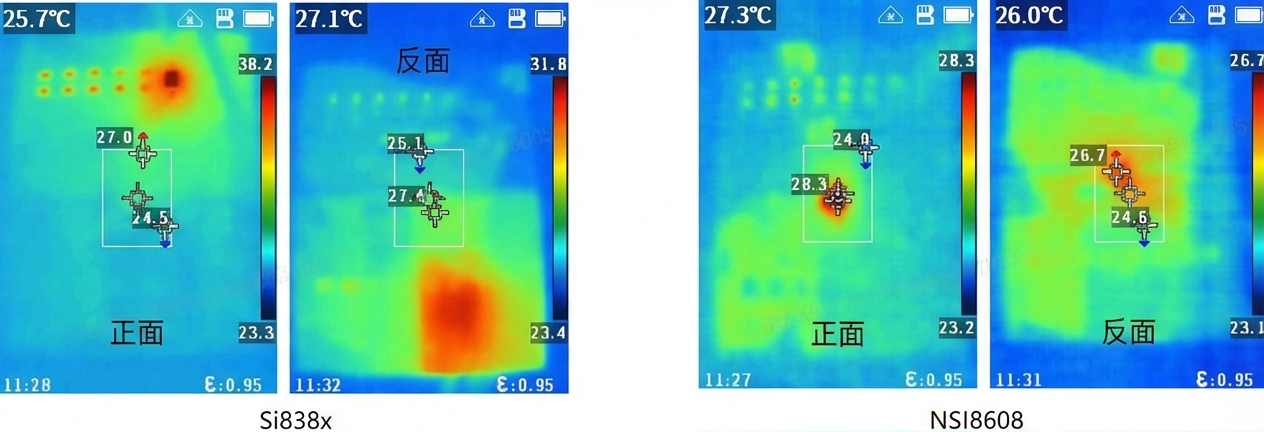

测试条件：在25℃环境下，以IEC 61131-2type-3分别设置外围电路，进行单通道30V DC时发热测试（左图为Si838x，右图为NSI8608）：
测试结论：
- Si838x无内置限流设计，依赖外部限流电阻实现电流控制，测试中虽芯片自身发热较小，但外部两颗限流电阻的温度最高可达38℃，若长期高温工作易导致电阻阻值漂移、老化失效，影响模块长期可靠性；
- 而NSI8608内置集成限流方案，测试中芯片本体与外围电阻的最高温度仅约28℃，无论是整体温升还是局部热点控制，均优于同类竞品。
四、结语
在工业4.0深度推进的当下，PLC、电机驱动、电网设备都在向“小型化、高密度、高可靠”发展，隔离式数字输入作为信号传输的“第一道关卡”，其方案选型影响着设备的设计复杂度、硬件成本与长期稳定性。
纳芯微NSI8608具备8通道高集成、±60V宽适配、低功耗免现场侧供电、高速低延时的核心优势，通过了UL1577、CQC、VDE等多重安全认证，完全满足工业级严苛要求，不仅能解决传统方案的设计复杂、发热严重、可靠性差等痛点，在性能与成本上也具备优势。无论是新设计PLC数字输入模块，还是现有老产品升级，NSI8608都能实现“花更少的钱、用更短的时间、做更稳定的产品”。如需了解更多有关信息，或申请产品样品，可联系：sales@chiplinkstech.com（邮箱），电话：0755-82557621，提供选型服务与技术支持。
