TRINAMIC代理商 步进电机驱动 驱动IC 深圳市智联微电子有限公司在工业自动化、智能家居和汽车电子的智能化升级浪潮中，精确可靠的磁传感技术已成为实现智能化控制的关键。麦歌恩（MagnTek，现隶属纳芯微）推出的MT8762霍尔锁存器，凭借其独特的技术架构和卓越的性能表现，为磁传感领域提供了优秀的国产解决方案。
一、MT8762霍尔锁存器
霍尔锁存器是一种利用磁场的南北极性运行的磁性开关，一个结合了霍尔效应和数字锁存电路的磁性传感器。其具有独特的开关逻辑：当磁场的南极靠近传感器标记面且磁场强度超过工作点（BOP）时，输出开启（Vout=Low）；当北极靠近且磁场强度超过释放点（BRP）时，输出关闭（Vout=High）。且即使磁场被移开，它也会保持当前状态，直到相反的磁场触发它改变，带有独特的“锁定”特性，这也是“锁存器”名字的由来。
与其他霍尔传感器的区别：
| 类型 | 工作原理 | 输出行为 |
| 霍尔效应锁存器 | 感知磁场磁极 | 南极靠近输出低，北极靠近输出高，具有锁存功能 |
| 霍尔效应开关 | 感知磁场强度 | 有足够强的南极或北极磁场时开启，磁场消失时关闭 |
| 线性霍尔传感器 | 感知磁场强度和方向 | 输出电压与磁场强度成正比，方向不同则电压增减 |
MT8762霍尔锁存器采用BCD工艺——该技术将双极型晶体管（Bipolar）、互补金属氧化物半导体（CMOS）、双扩散金属氧化物半导体（DMOS）三大关键技术集成于同一芯片之上，简化了设计流程，提升了器件性能——具有高性能以及高可靠性。其霍尔IC内集成了霍尔电压发生器、电压调节器、小信号放大器、霍尔传感器、施密特触发器和带过流保护的漏极开路输出。该器件具有优良的温度补偿能力、反向电压保护能力和过流保护能力，满足在各种严苛环境下的应用需求，并保持优良的性能与一致性。
| 产品型号 | MT8762 |
| 工作电压 | 2.4V~24V |
| 采样频率 | 100k Hz |
| 功耗 | 1.2mA |
| 工作温度 | -40℃~150℃ |
| 工作点 | 20GS |
| 释放点 | -20GS |
| 输出形式 | 开漏输出 |
| 封装 | SOT23；SOT-23薄型；Flat TO-92；DFN1616 |

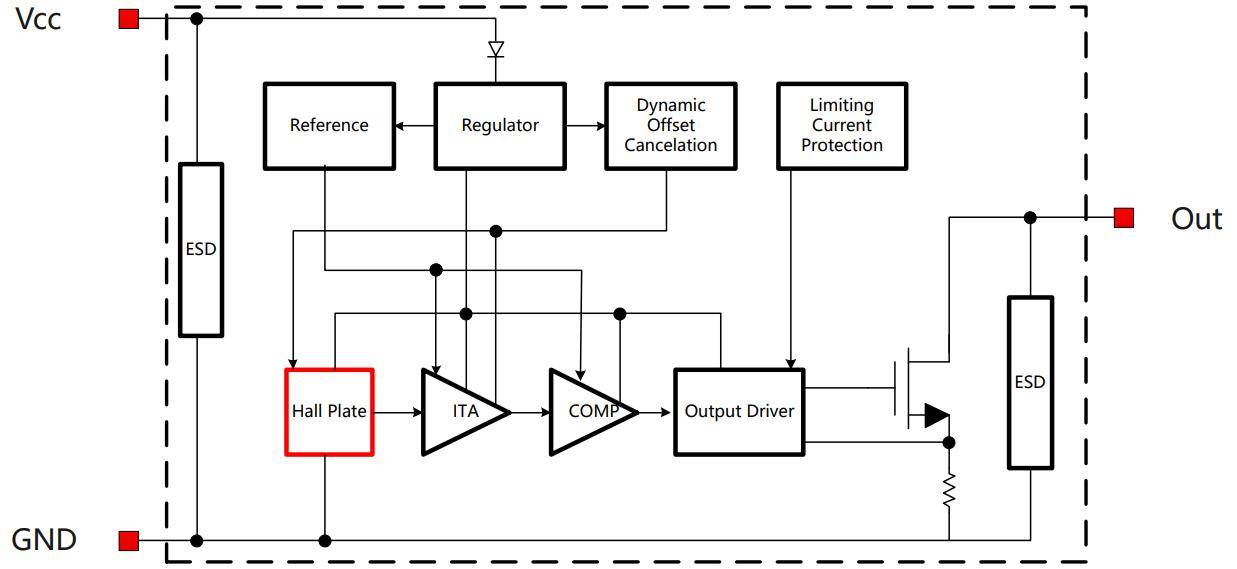

MT8762功能框图
二、核心技术解析
MT8762在“小巧玲珑”的身躯上，集成了多个核心器件和关键技术——集成片上霍尔电压发生器，提供稳定的传感信号源；高性能电压调节器，确保器件在2.4V至24V宽电压范围内的稳定工作，无需外部LDO，既简化设计，又提升电源抗波动能力；施密特触发器提供明确的电平翻转阈值，增强抗磁场噪声能力；开漏输出支持“线与”功能，可多个传感器共用一条信号线（如多工位位置检测），降低布线成本。同时，面对传统霍尔传感器因温漂和时漂导致开关点偏移问题，MT8762还集成了动态偏移消除系统，自动补偿芯片内部的偏移电压，提供更加精确和稳定的磁检测性能。且内置的温度补偿技术，通过实时补偿算法，在整个工作温度范围内保持器件磁开关点的稳定性，避免极端环境下“灵敏度下降”、“误触发”等痛点。
这种高度集成的架构不仅减少了外部元件数量，更重要的是显著提升了系统的整体可靠性和抗干扰能力。
磁特性与温度的关系（BOP&BRP）
三、卓越的性能参数
MT8762适配2.4V~24V宽工作电压范围和-40℃~150℃宽工作温度范围，适应从电池供电到工业电源的多种电源环境和极端高低温环境，搭配低功耗设计——典型供电电流1.2mA（Vcc=5V）——具备宽适配能力与优异的能效表现，在电池供电、节能设备与严苛环境中表现卓越。高速响应能力，100kHz采样频率，满足高速旋转检测和快速位置捕捉需求。低饱和电压，输出饱和电压≤0.4V（lout=10mA，最大值）。稳定的磁性能：操作点（BOP）典型值20Gs，释放点（BRP）典型值-20Gs，高灵敏度；迟滞窗口（BHYST）典型值40Gs，明确迟滞，提供稳定的开关特性。
MT8762集成了多重保护功能，确保在恶劣环境下稳定运行：支持-27V反向电源电压保护，有效防止电源反向造成的损坏；过流保护，集成输出限流保护功能；±6000V HBM、±1000V CDM，高ESD防护，远超工业级标准要求。
四、设计简便性与多样化选择
MT8762的设计考虑了工程师的实际需求，提供简洁的应用电路。典型应用仅需少量外部元件：一个电源去耦电容（推荐100nF）和一个输出上拉电阻（推荐4.7KΩ至10KΩ）。这种简化的设计大大缩短了产品开发周期，降低了系统成本。同时为满足不同应用场景的需求，MT8762提供多种封装选项：SOT-23：适合空间受限的表面贴装应用；SOT-23薄型轮廓：更低剖面高度，适配超薄设备；DFN1616：超小尺寸封装，适合高密度PCB设计；扁平TO-92：通孔安装，适配传统穿孔PCB工艺。所有封装均符合RoHS标准，满足环保要求。
典型应用电路图

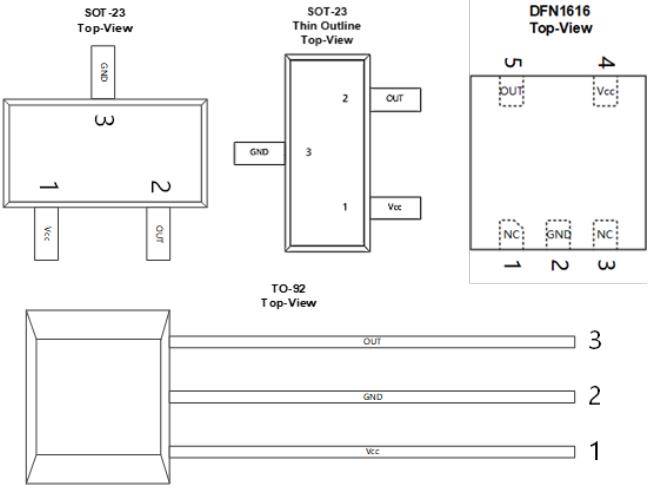

MT8762封装引脚图
五、广泛应用领域
MT8762霍尔锁存器的卓越性能使其在多个领域具有广泛应用价值：
1.智能家居与白色家电
洗衣机：滚筒转速监控（100kHz 采样频率精准捕捉转速）、门锁状态检测（锁存特性避免振动误判）；
空调/油烟机：风门电机位置控制（±5%磁特性误差确保风向精准）、泵电机换向（高防护适应厨房油污环境）。
2.工业电机与运动控制
无刷直流电机（BLDC）：电机换向检测（100kHz 响应速度匹配高速电机）、转速反馈（BOP/BRP 稳定确保计数准确）；
线性位移传感器：机械臂限位检测（锁存特性避免机械振动误触发）、传送带位置反馈（宽温适配适应车间环境）。
3.汽车电子与新能源
电动汽车：电池管理系统（BMS）的连接器状态检测（-27V 反压保护防电源接反）、充电枪锁止检测（150℃耐高温适应充电发热）；空调风门控制（低功耗1.2mA适配车载电池）。
- 物联网与智能设备
智能门锁：锁舌位置检测（DFN1616超小封装适配窄空间）、电机换向控制（低功耗延长电池续航）；
工业物联网（IIoT）：阀门位置反馈（宽温适应户外管道）、执行器状态监测（过流保护防负载故障）。
六、结语：值得信赖的技术伙伴
MT8762霍尔锁存器的核心价值，在于“用集成化技术解决多场景痛点”——既通过BCD工艺集成简化设计，又以宽温宽压、高防护适配严苛环境，同时提供多封装选择满足不同安装需求。对于工程师而言，它是“缩短开发周期、降低成本”的选型优选；对于企业而言，它代表“高性能、高可靠”的国产霍尔传感器解决方案。
随着工业4.0、智能家居的深入推进，无论是传统产业的智能化改造，还是新兴技术的创新应用，MT8762都能以其卓越的性能和可靠性，成为工程师信赖的技术伙伴。如需了解更多有关MT876x系列霍尔IC信息或申请样品，可联系官方授权代理商提供选型与技术支持：深圳市智联微电子（邮箱：sales@chiplinkstech.com；电话：0755-82557621），期待与您携手合作。
