TMC2660C步进电机驱动IC：精密控制与高效运行的完美融合

TMC2660C是由Trinamic推出的高集成、智能两相步进电机驱动IC，以“精密控制+低功耗+静音运行”为核心优势，集成功率MOSFET、先进电流控制算法与无传感诊断功能，无需大量外围元件即可实现中高端场景的步进电机驱动。可广泛应用于工业自动化、医疗设备、办公设备等对精度与噪音敏感的领域，完美解决传统步进电机驱动方案存在的噪音振动、低效发热、失步故障等痛点。

一、核心引擎：高集成度动力架构

1、产品介绍

TMC2660C是一款高度集成的两相步进电机驱动器IC，是前代产品TMC2660的C型升级款，遵循“用芯片级的智慧，解决系统级的难题”的设计理念，将大功率MOSFET、先进控制逻辑和智能诊断算法全部封装进一个44引脚的QFP芯片中。它支持从5V至30V的宽电机电源电压，并能提供高达2.2A RMS的连续相电流，足以驱动绝大多数中小型步进电机。

核心特性参数表

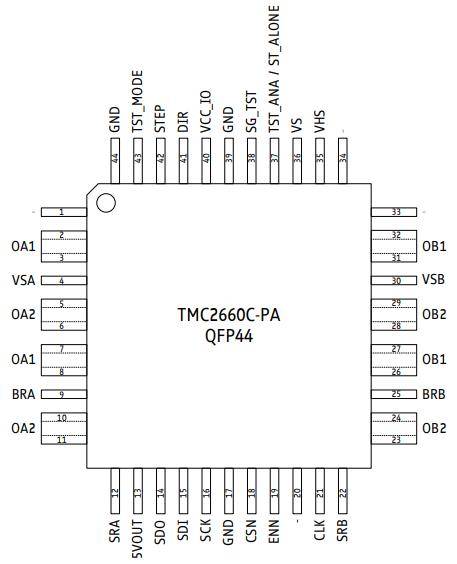

引脚封装图

2、关键架构优势

• 全集成功率桥路：芯片内部集成了两个独立的N沟道功率MOSFET全桥，可直接驱动两相步进电机绕组。其低导通电阻设计确保极高的电能转换效率，显著降低了运行中的热损耗，为长时间、高负载的工业连续作业奠定了坚实的基础。
• 无损电流检测：创新性的采用了集成功率检测技术，无需外部分流电阻，即可实现对电机相电流的实时、高精度采样，节省了PCB空间和外部元件成本，进一步消除了由外部电阻温漂带来的精度误差。
• 宽泛的供电适应性：5V至30V的宽范围工作电压，能够灵活适应各类工业标准直流母线电压，无需额外电压转换模块。
• 增强型设计：TMC2660C在前代TMC2660原有基础上优化了斩波操作，降低电机低速运行时的噪音，且对VCC_IO进行欠压监测，确保上电和掉电过程稳定，同时减少内部电路功耗，降低发热。

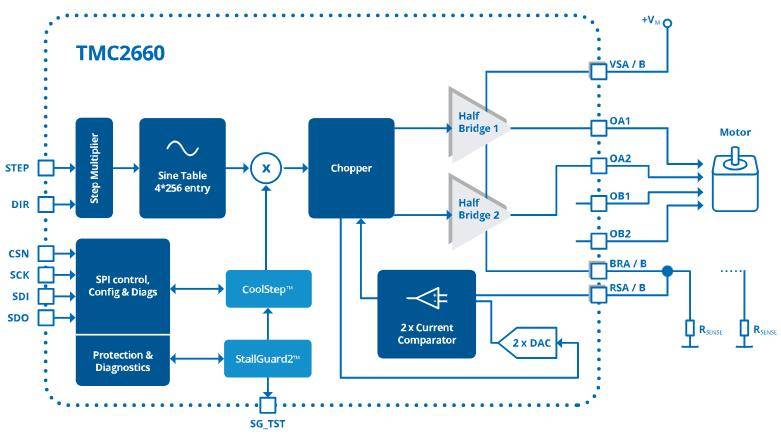

简化框图

 二、智能核心：专项技术解析

TMC2660C凭借多项专属核心技术，在静音、平稳、能效、可靠性四大维度实现突破，具体技术特性与优势如下：

SpreadCycle™防抖动技术：高精度斩波算法，通过优化电机的控制算法和驱动策略，减少电机在高速运行时的振动和噪音，有效抑制抖动与共振现象，使得步进电机在高速运行时能够保持平滑且稳定的运行状态。该技术提高了系统的运行平稳性和精度，降低了噪音污染。

MicroPlyer™微步插值器：当使用STEP/DIR接口输入低分辨率脉冲（如16微步）时，芯片内部自动插值至256微步，通过优化的正弦波查表（1024entries）生成平滑电流波形，无需更换外部控制器即可升级运动精度。提升新设备精度的同时，兼容老旧设备改造，降低系统升级成本，尤其适合工厂自动化中“保留原有PLC，提升电机控制精度”的场景。

CoolStep™自适应电流控制：该技术依靠StallGuard提供的负载值，动态调节电机的电流供给。当负载较小时，CoolStep™会降低电机的电流供给，从而减少电机的发热和能耗；当负载增大时，电流供给会自动增加，以确保电机的正常运行。该技术最高可节能75%，有效降低设备运行功耗和发热，适配长期运行或电池供电设备。

StallGuard2™无传感堵转检测：该技术允许步进电机在无需额外传感器的情况下实现堵转检测功能，通过监测电机电流和电压的变化，StallGuard™能够推断出负载的大小，从而为后续的控制策略提供依据。简化了系统结构，降低了成本，同时提高了系统的可靠性和灵活性，其测量值在宽负载、速度和电流范围内呈线性变化，负载越大数值越接近零。

 三、全方位的诊断与保护体系

在恶劣的工业环境中，可靠性是生命线。TMC2660C内置了一套多层次、全方位的硬件保护与诊断机制，为系统安全保驾护航。

1、实时故障监控与诊断信息输出：持续监测芯片结温、电源电压、输出回路状态，所有故障状态和运行数据（负载值、温度、故障类型）均可通过SPI接口实时读取，为预测性维护与远程故障诊断提供数据支持。且TMC2660C还优化了STEP/DIR输入的滤波时间，减少丢步风险。

2、主动保护机制：

• 过流保护（OCP）：防止电机堵转或短路导致的电流冲击。
• 短路保护（SC）：在输出对地或电源短路时立即关断，新增低侧短路保护。
• 过温保护（OTSD）：当结温超过安全阈值（可选136℃/150℃）时自动进入关断状态。
• 欠压锁定（UVLO）：确保电源电压不足时驱动器不工作，避免异常状态，TMC2660C可通过EN_PFD bit将欠压阈值从7V降至4.5V。
• 时钟失效保护：TMC2660C启用EN_S2VS bit后，若外部时钟失效，可自动切换至内部时钟，避免电机和驱动损坏。

四、应用场景

TMC2660C凭借其高集成度（内置MOSFET）、智能化（无传感器检测、节能）和静音运行的特点，非常适合对空间、能效和噪音有要求的精密设备。

办公自动化：高端打印机、扫描仪、自动送纸装置等，静音运行改善办公环境，低功耗降低整机能耗。

工业与自动化：小型数控机床、纺织缝纫机、机器人关节、液体处理泵阀，节能特性与高可靠性适配连续作业需求。

精密仪器：医疗设备、实验室自动化设备、光学仪器，静音与精准缺一不可。

安防与金融：监控云台（CCTV）、自动取款机（ATM）的钞票传送机构，智能防堵转保障核心功能稳定。

消费级创新：高性能3D打印机、智能家居设备的精密传动，微步精度与静音效果直接提升产品竞争力。

五、极简开发：让创新加速落地

为了让工程师能迅速发挥TMC2660C的强大潜力，Trinamic提供了完整的生态支持：

• 标准接口：配备SPI接口用于参数配置与诊断，兼容传统的STEP/DIR接口，可无缝适配新老控制系统，SPI接口支持最高8MHz时钟频率（外部16MHz时钟时）。
• 评估套件：TMC2660-EVAL评估板包含所有必要硬件与接口，提供全面的功能验证平台，用户可在短时间内上电并驱动电机，直观体验所有高级功能。
• 软甲工具与技术支持：配合专用的配置软件和详尽的API库，即使是复杂的运动曲线和无传感器算法，也能快速集成到用户的控制系统中。
• 即用模块：如TMC2660-BOB分线板和Mikroe的SilentStep 3 Click模块，可实现“即插即用”的快速原型开发，将上市时间缩至最短。
• 独立模式便捷配置：独立模式下，通过3个引脚即可配置微步分辨率、斩波滞回特性和电机电流，无需SPI通信，简化开发流程。

六、结语

TMC2660C是一款高集成、高性价比双极步进电机驱动IC，它将磅礴的驱动力、细微的感知力、极低的功耗力与缜密的保护力融于一体，适配工业自动化、医疗、办公等精密场景；其作为C型升级款，优化了静音效果、新增低侧短路保护等功能，可靠性与适配性显著提升。

在追求极致效率、精度与可靠性的今天，当产品需要一颗“强大且聪明”的心脏来驱动精密运动时，TMC2660C可成为产品实现差异化、赢得市场的关键伙伴。如需了解更多有关TMC2660C的信息或申请样品，可联系：sales@chiplinkstech.com（邮箱），微信公众号：智联微-电机控制芯片，期待与您携手同行。
