TRINAMIC代理商 步进电机驱动 驱动IC 深圳市智联微电子有限公司市场中设备的静音性能是重要竞争因素，生活中“设备静音化”是“人民的呼声”——据行业调研，2024年全球“静音驱动”相关需求增速超25%，其中办公、医疗、家居等场景对静音的需求更高。而传统步进电机驱动器因电流纹波与机械共振产生的噪音不仅干扰环境，更限制了设备在特定场景下的应用可能性。TMC2224作为ADI旗下Trinamic推出的一款高集成度的步进电机驱动器，具备出色的静音性能和精巧的设计，赋能办公、医疗、家居等场景自动化设备“无声”的运行。
一、TMC2224产品概述
TMC2224是用于两相步进电机的超静音单轴电机驱动IC。集成TRINAMIC先进的StealthChop2斩波器确保无噪音操作，内置MicroPlyer微步插值器，提供精准平滑运行。它的快速电流调节和可选的组合与SpreadCycle允许高动态运动。集成的功率MOSFET处理电机电流高达1.4A RMS。集成全面的保护和诊断功能支持系统稳健可靠的运行。其提供传统STEP/DIR接口和一个简单易用的UART接口用于打开更多的调优和控制选项，以实现成本效益和极具竞争力的解决方案。
核心参数表：
| 类别 | 技术规格（含测试条件） | 场景价值 |
| 供电与驱动 | 工作电压：4.75V~36V DC；持续电流：1.4A RMS（25℃）；峰值电流：2A（短时） | 适配锂电池（3.7V）、工业电源（24V）、医疗设备（12V） |
| 通导电阻（RDSon）：LS 280mΩ、HS 290mΩ（典型值，25℃） | 低功耗，满负载时功率损耗仅0.8W | |
| 控制与精度 | 微步能力：硬件支持2/4/8/16/32微步（引脚配置），MicroPlyer™插值至256 微步 | 低输入微步也能实现超平滑运动，减少振动噪音 |
| 接口：STEP/DIR（支持双沿触发）、单线UART（9600~500k Baud，带CRC校验）、OTP（量产配置） | STEP/DIR快速集成，UART精细调参，OTP免软件配置 | |
| 静音与动态 | 斩波技术：StealthChop2™（静音，PWM频率23.4~58.5kHz四档）、SpreadCycle™（高动态） | 低速用StealthChop2 静音，高速用 SpreadCycle防抖动 |
| 保护与功耗 | 保护机制：过温（120℃预预警/150℃关断）、短路（s2g/s2vs，响应＜1μs）、欠压（UVLO） | 防止故障，避免设备损坏 |
| 功耗优化：待机电流＜10μA，自动待机电流降低（IHOLD可调） | 电池供电设备（如便携医疗仪）延长续航 | |
| 物理特性 | 封装：QFN28（5mm×5mm，0.5mm 引脚间距）；工作温度：-40℃~125℃ | 适配狭小空间（如3D打印机挤出机），工业级宽温 |

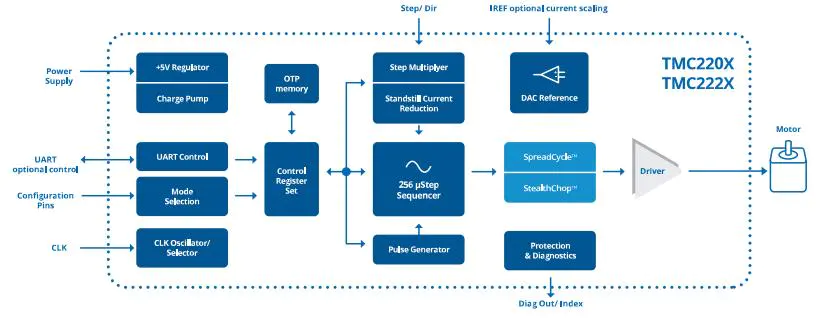

框图
二、核心技术：平滑静音驱动
1.StealthChop2™：静音驱动的核心
TMC2224搭载的StealthChop2™技术是一种基于电压模式PWM（脉宽调制）的静音驱动技术，通过调节施加到电机线圈上的有效电压来驱动电机电流，从而实现静音操作。该技术能够保证电机在静止和低速运动时绝对安静（除了轴承产生的噪音），且与其他电压模式斩波器不同，StealthChop2不需要任何配置——它会在开机后的第一个动作中自动学习最佳设置，并在随后的动作中进一步优化设置。相比初代StealthChop，响应速度提升30%，支持动态调整PWM频率（23.4kHz~58.5kHz四档可选），平衡电流纹波与开关损耗。无论是办公室里的打印机、家庭中的智能设备，还是需要安静环境的医疗设备，TMC2224都能确保设备运行几乎“无声”。

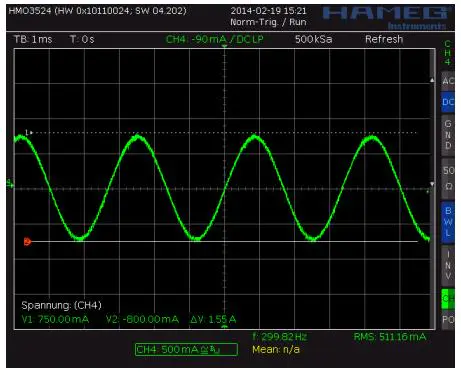

使用StealthChop的电机线圈正弦波电流（电流探头测量）
2.SpreadCycle™防抖动技术：高动态性能的保障
TMC2224集成了SpreadCycle™高精度斩波算法，该技术专门针对高动态运动场景优化，通过优化电机的控制算法和驱动策略，减少电机在高速运行时的振动和噪音，使得电机在高速运行时能够保持平滑且稳定的运行状态。该技术提高了系统的运行平稳性和精度，降低了噪音污染，有效抑制电机运行中的抖动与共振现象，确保电机在全转速范围内平稳运转，提升控制精度。
3.智能控制：精准平滑的运动艺术
TMC2224支持高达1/256微步的分辨率，结合MicroPlyer™微步插值器技术——可将外部输入的步进信号（如2,4,8,16,32微步）插值为256微步——即使在使用简单的STEP/DIR接口时也能实现极其平滑的运动控制。这种高精度的微步控制不仅减少了振动和噪音，还显著提高了运动系统的定位精度和低速运行时的稳定性。
三、精巧设计：小尺寸、大能量+灵活适配
在仅5mm×5mm的QFN28封装内，TMC2224集成了完整的双极步进电机驱动解决方案。芯片内部集成了功率MOSFET，构成了完整的全H桥驱动电路，用于驱动电机绕组。这种极致紧凑的设计带来了多重优势：减少了外部元件数量，降低了系统BOM成本和PCB面积；简化电路设计，缩短了产品开发周期；减少了连接点和潜在故障点，提高了系统可靠性等。同时“小尺寸”使得它能够轻松进入空间受限的场景，如：3D打印机的挤出机和平台控制；办公自动化设备中的精密传动；安防监控设备的云台控制系统；医疗输液泵的狭小腔体等。
尽管体积小巧，TMC2224却提供了4.75V至36V的宽电压工作范围和1.4A持续电流（峰值2A）的强大驱动能力，充分体现了“小尺寸，大能量”的设计理念。
在接口设计上，TMC2224提供STEP/DIR和UART两种控制接口。STEP/DIR接口无需软件配置，直接接入MCU的GPIO，支持双沿触发（DEDGE 模式），适合快速替换传统驱动，如打印机升级等，确保了与传统系统的兼容性。而UART接口则为系统提供了更高的灵活性和可配置性，支持通过串行接口进行精细的参数调整和实时监控，满足不同复杂度的应用的需求。

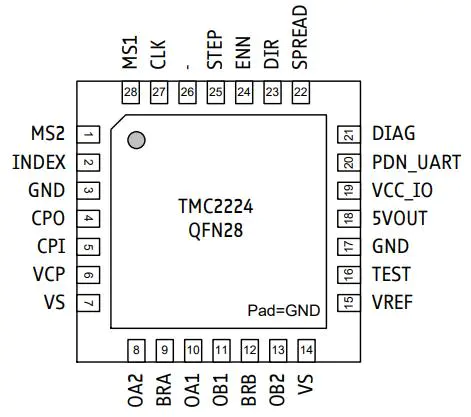

引脚封装图
四、应用场景
3D打印领域：在3D打印应用中，TMC2224的静音特性使得设备可以在任何环境中安静工作，而高精度的微步控制则确保了打印质量的显著提升。采用TMC2224可使3D打印机在保持优异打印质量的同时，降低运行的噪音。
办公自动化：对于打印机、扫描仪等办公设备，TMC2224帮助设备制造商打造更友好的办公环境——办公场所不再被设备的运行噪音所干扰，工作效率和舒适度不被办公设备噪音影响。
安防监控：在安防监控领域，TMC2224驱动的云台摄像头实现了近乎无声的旋转和定位，避免了因电机噪音引起的注意力分散，特别适合需要隐蔽监控的场合。
医疗设备：医疗设备对噪音有着极为严格的要求，TMC2224的超静音特性使其成为输液泵、呼吸机等设备的理想选择，为患者创造更加舒适的治疗环境。
五、保护与开发：可靠与便捷的平衡
1.可靠保障：全面的系统保护
TMC2224内置了完善的保护机制，包括：过温保护功能，集成了精确的温度监测电路，防止芯片过热损坏，且具备可配置性，温度阈值可以通过UART寄存器或OTP内存进行选择，以适应不同的散热条件和应用需求；短路保护机制，能够检测输出短路状况，并在微秒级时间内采取保护措施，确保驱动器的安全运行；欠压锁定功能，欠压时会自动禁用驱动器输出，保障电源异常时的系统安全。这些保护功能不仅提高了系统的可靠性，也大大降低了设计工程师的开发风险和时间成本。
2.完善支持：助力产品开发
Trinamic为TMC2224提供了完整的开发支持，包括TMC2224-EVAL评估板让工程师能够快速验证芯片功能，以及功能完整的TMC2224-EVAL-KIT评估套件，套件包含：主控制板，带有丰富的接口选项；TMC2224驱动板，包含所有必要的外围电路；详细的用户手册和应用示例；完整的原理图和PCB设计文件。配合TMCL-IDE开发环境，提供直观的图形界面，支持实时数据可视化和参数调整，工程师可以轻松配置驱动参数、监控系统状态、分析性能数据。完整的开发支持，简易的开发过程，能助工程师在短时间内完成从概念验证到原型开发的过程，加速产品上市时间。
六、结语：带来优质体验
TMC2224的价值，不仅在于“超静音”这一单一特性，更在于它以“单芯片方案”同时满足“静音、精准、小尺寸、高可靠”的多维度需求——在自动化设备日益追求“用户体验+空间效率”的趋势下，TMC2224既解决了传统驱动的噪音痛点，又简化了设计、降低了成本，成为办公、医疗、消费电子领域的电机驱动可靠选择。TMC2224助力实现更安静、更精确、更智能的产品设计，为终端用户创造更加优质的产品体验。
如需了解更多有关Trinamic步进电机驱动器的信息或申请样品，可联系邮箱：sales@chiplinkstech.com，公众号：智联微-电机控制芯片，提供选型服务和技术支持，期待与您携手合作。
