TMC2160：宽压大功率步进电机驱动IC 技术解析与应用价值

在现代工业自动化、精密制造和高端装备等领域，步进电机作为实现精准定位与高转矩输出的核心执行元件，其性能需求随场景复杂度日益提高。传统步进电机驱动器面临着噪音大、振动强、能效低和集成度不高等痛点，尤其在大功率（如NEMA23/NEMA34电机）、宽电压（12~48V工业供电）场景中，对驱动芯片的稳定性、静音性与扩展性要求更为严苛。而Trinamic公司的一款大功率步进驱动IC——TMC2160，凭借高集成设计和卓越性能成为行业理想解决方案。

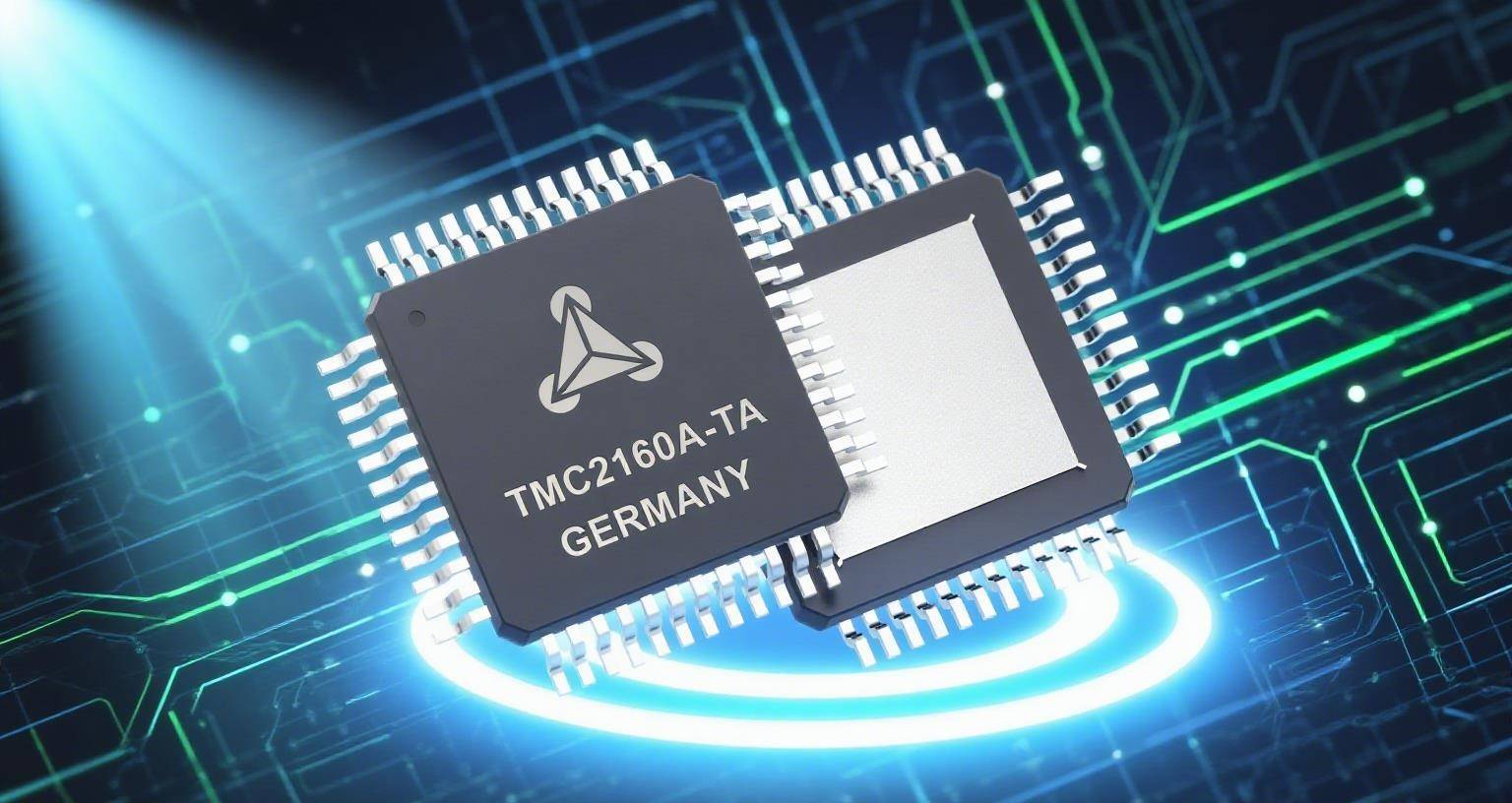

TMC2160/TMC2160A是一款具有SPI接口的大功率步进电机驱动IC。它采用紧凑的TQFP-48封装（7×7mm），支持8-60V的宽电压范围和高达20A的线圈电流（通过外部MOSFET实现），能够驱动从NEMA23到NEMA34等各种规格的步进电机。它具有业界最先进的步进电机驱动器，具有简单的步进/方向接口，还配备了SPI接口，使得用户可以根据应用需求选择合适的控制方式。通过采用外部晶体管，TMC2160可实现高动态、高转矩驱动。基于TRINAMIC先进的SpreadCycle™和StealthChop2™，驱动器确保绝对无噪音运行，并结合最高效率和最佳电机扭矩。高集成度，高能效和小尺寸使小型化和可扩展系统具有成本效益的解决方案。

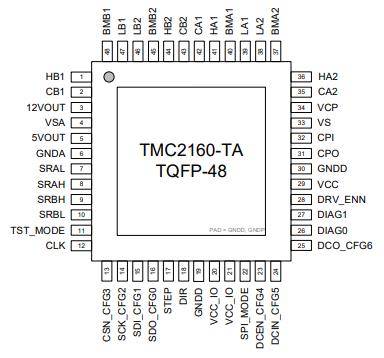

TQFP48-EP封装（本体7mm×7mm，裸露焊盘需接GND平面增强散热）

一.技术亮点和核心功能：

TMC2160 凭借多项专属核心技术，在静音、平稳、能效、可靠性四大维度实现突破，具体技术特性与优势如下：

• StealthChop2^TM静音控制：基于电压模式PWM的静音驱动技术，支持自动调谐（AT）功能——上电后通过“AT#1（待机电流校准）”“AT#2（中速负载适配）”两步自动优化PWM参数（PWM_OFS_AUTO、PWM_GRAD_AUTO），无需手动配置即可实现低速（<300RPM）近乎无声运行（噪音低于人耳可察觉阈值）。相比初代StealthChop，响应速度提升30%，支持更低待机电流（可低至225mA，需配合采样电阻计算），适配医疗仪器（如呼吸机）、办公设备（如高端打印机）等对噪音敏感的场景。
• SpreadCycle^TM防抖动技术：高精度斩波算法，该技术使得步进电机在高速运行时能够保持平滑且稳定的运行状态，不会产生振动。SpreadCycle^TM通过优化电机的控制算法和驱动策略，减少电机在高速运行时的振动和噪音。提高了系统的运行平稳性和精度，降低了噪音污染。有效抑制电机运行中的抖动与共振现象，确保电机在全转速范围内平稳运转，提升控制精度。
• MicroPlyer^TM微步插值器：当使用STEP/DIR接口输入低分辨率脉冲（如16微步）时，芯片内部自动插值至256微步，通过优化的正弦波查表（1024entries）生成平滑电流波形，无需更换外部控制器即可升级运动精度。兼容老旧设备改造，降低系统升级成本，尤其适合工厂自动化中“保留原有PLC，提升电机控制精度”的场景。
• StallGuard2^TM堵转检测：该技术允许步进电机在无需额外传感器的情况下实现堵转检测功能，通过监测电机电流和电压的变化，StallGuard^TM能够推断出负载的大小，从而为后续的控制策略提供依据。简化了系统结构，降低了成本，同时提高了系统的可靠性和灵活性。
• CoolStep^TM自适应电流控制：该技术依靠StallGuard^TM负载值，动态调节电机的电流供给。当负载较小时，CoolStep^TM会降低电机的电流供给，从而减少电机的发热和能耗。当负载增大时，电流供给会自动增加，以确保电机的正常运行。最高可节能75%，降低设备运行功耗和发热，适配长期运行的工业流水线、包装机械等设备。
• DcStep^TM防失步模式：允许电机在接近负载极限时自动降低转速以提升转矩，避免丢步；若负载持续增大至堵转，触发 StallGuard2™保护并停止电机，动态调速范围可达10倍。通过在高负载情况下优化运动速度，该特性进一步提高了整个系统的效率，同时拓展电机运行边界，适配重型物料传输、阀门控制等大负载场景，无需选用更高规格电机，降低成本。
• 共振阻尼（Resonance Dampening）：通过TPFD参数（0~15）配置被动快衰时间，在电机中速共振区间（通常200~500RPM）插入快衰相位，抵消机械共振，避免转矩波动，抑制中速共振。适配低精度电机（如低成本NEMA23），无需额外机械减震结构，提升系统稳定性。

二、全面的保护与诊断：

除了性能增强之外，TMC2160电机驱动IC还集成了完善的保护功能，包括短路检测、开路检测、过流保护、过热保护、欠压保护、被动制动与自由旋转模式选择，还有故障反馈：DIAG0/DIAG1引脚可配置为故障输出（如堵转、过温），支持开漏/推挽模式，便于主控制器快速定位故障。这些功能为系统安全运行提供了保障，以检测和防止各种故障情况，从而提高安全性和设备故障恢复，不仅增强了系统的可靠性，还延长了设备的使用寿命，降低了维护成本。

三、应用领域

TMC2160凭借其高集成度和高性能适用于众多要求大功率、静音、精确运动的场景：

四、开发支持与生态系统

在开发支持与生态系统上，Trinamic为TMC2160提供了完整的开发支持生态系统。TMC2160-EVAL-KIT评估套件包含MCU板、桥接板和驱动板，便于工程师快速进行产品评估。配套的图形化IDE支持实时数据监控、数据记录和图形化显示，极大简化了开发过程。运行模式支持两种核心模式——SPI模式（参数精细化配置）；独立运行模式（SPI_MODE=0，通过CFG0~CFG6 引脚硬配置微步分辨率、运行电流，无需MCU），适配无控制器的极简场景。此外，如我们一样的芯片代理商，还提供给各位工程师详细的数据手册、应用笔记、参考设计以及专业的技术支持，确保客户能够充分发挥TMC2160的性能潜力，缩短产品上市时间。

五、客户价值与竞争优势

TMC2160为客户带来了多重价值：高集成特性能减少外部元件数量和PCB面积，降低了系统复杂性和总体成本；先进专利算法确保了更安静、平稳、精确的运动控制体验；内置保护功能和诊断能力提高了系统可靠性；节能技术显著降低了能耗，符合绿色设计理念；易于使用的特性和完善的开发工具支持大大缩短了产品研发周期。

值得一提的是，TMC2160与TMC5160完全兼容，后者提供了额外的运动控制器，使步进电机的控制更加简单和均匀。这种兼容性设计为客户提供了更大的设计灵活性和可扩展性。

六、结语

TMC2160步进驱动器芯片代表了当前大功率步进电机控制技术的先进水平，通过“算法创新+硬件灵活扩展”，打破了传统驱动器“大功率与静音不可兼得”的困境。无论是重型工业设备的高转矩需求，还是医疗仪器的低噪音要求，TMC2160都能提供精准适配的解决方案。

如需了解TMC2160的详细参数调试、PCB 布局示例或申请样品等，可联系深圳市智联微电子有限公司（邮箱：sales@chiplinkstech.com），获取专属技术支持与方案定制服务。期待与您的携手合作。

附主要参数表
